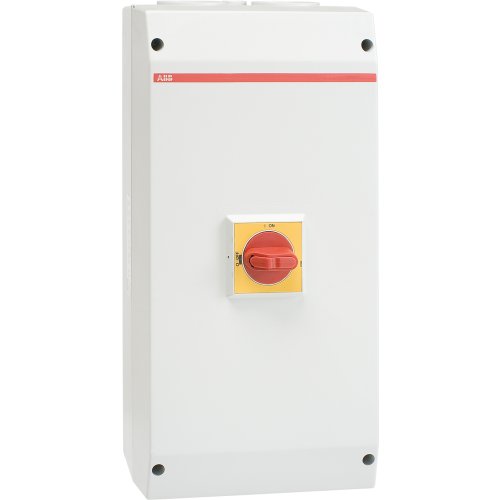

ABB Componenten HF-veiligheidsschakelaar OT serie OTE90A4M
Artikelnummer: 20095173
Artikelnummer fabrikant: 1SCA022812R6450
EAN Code: 6417019274805
ABB Componenten, Enclosed Switches, OTE90A4M, HF-veiligheidsschakelaar OT serie OTE90A4M, IP65, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OTE90A4M uit de Enclosed Switches serie is ontworpen voor veilig onderbreken en vergrendelen van vermogenscircuits tot 90 A (AC-23, 415 V) in binnen- en buitentoepassingen. De robuuste, glasvezelversterkte polycarbonaatbehuizing met IP65-bescherming en UV-bestendigheid waarborgt bedrijfszekerheid, terwijl de rood/gele selector-hendel duidelijke status en bediening geeft.De lastscheider in behuizing biedt EMC-bescherming via een metalen plaat die de kabelafscherming klemt—extra EMC-wartels zijn niet nodig. Voorzien van interlocked cover met by-pass voor thermografie, een vergrendelbare hendel voor drie hangsloten en een voorgemonteerd hulpcontact (1 NO). Praktische, getapte invoeren met knock-outs maken parallelle voeding en besturingskabels mogelijk van boven én onder. Geschikt voor 5-aderige systemen met vaste N- en PE-klem.
| Breedte | 200 |
| Aantal polen | 4 |
| Hoogte | 400 |
| Diepte | 140 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 135 A |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Kabelklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 125 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
