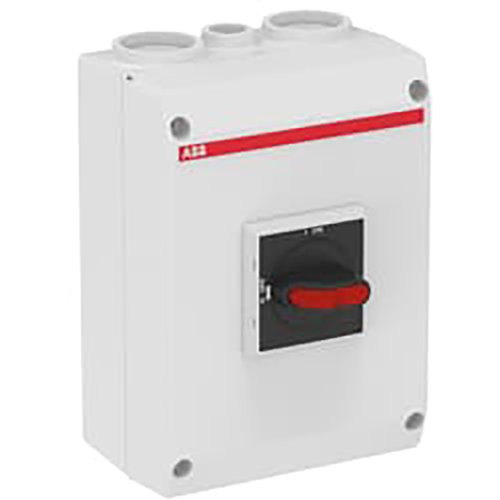

ABB Componenten HF-veiligheidsschakelaar OT serie OTE 63T3M
Artikelnummer: 20097125
Artikelnummer fabrikant: 1SCA149375R1001
EAN Code: 6417019791340
ABB Componenten, Enclosed Switches, OTE 63T3M, HF-veiligheidsschakelaar OT serie OTE 63T3M, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OTE 63T3M is ontworpen voor het veilig schakelen en isoleren van machines en installaties. Deze EMC-veiligheidsschakelaar is geschikt voor 3-polige belastingen tot 63 A (AC-23 415 V, 30 kW) en past in 5‑draads systemen met vaste N- en PE-klem. Ideaal voor binnen en buiten dankzij de slagvaste, glasvezelversterkte polycarbonaatbehuizing met UV-bescherming en IP65.De Lastscheider in behuizing biedt snelle, betrouwbare installatie: getapte invoeren met knock-outs voor twee parallelle voedingskabels en één stuurkabel, zowel boven als onder. De zwarte selectie-hendel is vergrendelbaar met drie hangsloten; het deksel is vergrendeld maar kan doelgericht worden overbrugd voor thermografie. Inclusief hulpcontact (1NO0NC) voor statusmelding. De EMC-bodemplaat met klemmen maakt directe aansluiting van kabelafscherming mogelijk—extra EMC-wartels zijn niet nodig.
| Breedte | 145 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 90 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 115 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 16,5 kA |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 30 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 63 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 2,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 63 A |
| Schakelvermogen bij 400 V | 30 kW |
| Model | Enclosed Switches |
