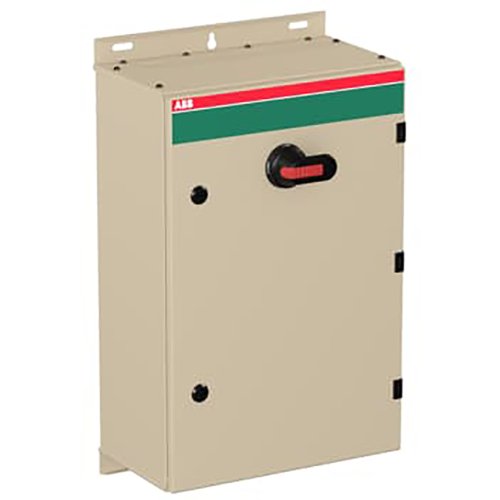

ABB Componenten HF-veiligheidsschakelaar OT serie OT160EVUUR3TZ
Artikelnummer: 20097091
Artikelnummer fabrikant: 1SCA147982R1001
EAN Code: 6417019772974
ABB Componenten, Enclosed Switches, OT160EVUUR3TZ, HF-veiligheidsschakelaar OT serie OT160EVUUR3TZ, IP65, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT160EVUUR3TZ uit de Enclosed Switches-serie is een werkschakelaar in behuizing voor het veilig scheiden en uitschakelen van voedingslijnen in machines en verdeelinrichtingen. Met 3-polige schakeling (AC‑23, 160 A) biedt hij betrouwbare onderbreking bij belastingen, ook bij frequente schakelingen en onderhoud.De gegalvaniseerde stalen behuizing met polyestercoating en IP65-bescherming maakt buitentoepassing mogelijk, met extra zekerheid tegen UV en stof/water. De inwendige gasdrukontlasting beveiligt de gebruiker bij een interne boog; de deur is via de scharnieren geaard. Voorzie eenvoudig in enkelvoudige of parallelle bekabeling met diverse kabelinvoeren (blind, ringflens of C‑flens FL21, top/bottom). De zwarte pistol‑hendel is vergrendelbaar voor drie hangsloten, de afdekking is vergrendeld en de vergrendeling is voor thermografie te omzeilen. Inclusief gemonteerd hulpcontact 2NO/1NC.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 160 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 24 kA |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 88 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 88 kW |
| Model | Enclosed Switches |
