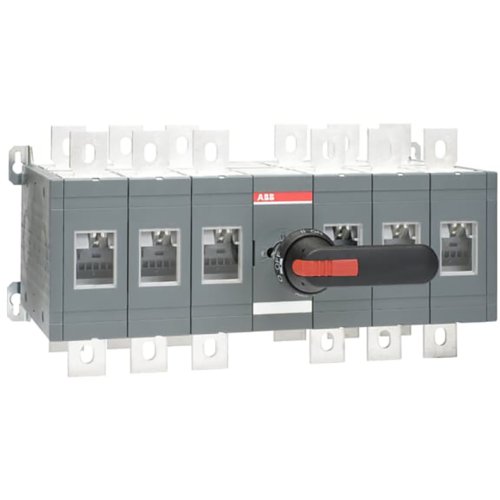

ABB Componenten Handmatige omkeer schakelaar 6 polig 63A
Artikelnummer: 20096682
Artikelnummer fabrikant: 1SCA118652R1001
EAN Code: 6417019503714
ABB Componenten, Transfer Switch, OT630E33CP, Handmatige omkeer schakelaar 6 polig 63A, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT630E33CP is een handbediende werkschakelaar uit de Omschakelaar-serie voor het veilig en snel wisselen tussen twee voedingsbronnen met een duidelijke I-0-II-stand. Met 6 polen en 630A is hij geschikt voor kritieke verdelers, noodstroomtoepassingen en omschakeling tussen net en generator.De zwarte IP65 pistooltype hendel biedt betrouwbare bediening in veeleisende omgevingen. Vergrendeling met hangslot in 0 voorkomt ongewenste inschakeling, terwijl deurvergrendeling in I- en II-stand extra veiligheid waarborgt, ook wanneer vergrendeld. Geleverd met as en boutenset voor een snelle, robuuste kabelaansluiting. Het compacte ontwerp en de duidelijke schakelposities minimaliseren stilstand en fouten, terwijl de mechanische betrouwbaarheid en 6-polige configuratie flexibiliteit geven voor drie- of meervoudige kringoplossingen met galvanische scheiding.
| Breedte | 506 |
| Aantal polen | 6 |
| Hoogte | 250 |
| Diepte | 280 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 355 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 800 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 20 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 630 A |
| Schakelvermogen bij 400 V | 355 kW |
| Model | Transfer Switch |
