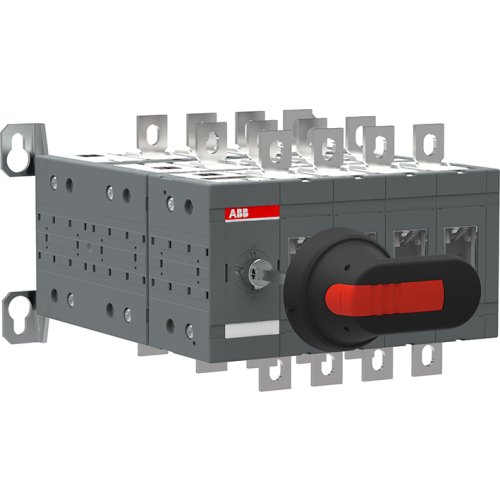

ABB Componenten Handmatige Bypass schakelaar
Artikelnummer: 20096860
Artikelnummer fabrikant: 1SCA123558R1001
EAN Code: 6417019543420
ABB Componenten, By-pass Switch, OT250E04YP, Handmatige Bypass schakelaar, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT250E04YP is een handbediende werkschakelaar uit de By-pass Switch serie, ontworpen voor het veilig omleiden van het vermogen rond apparatuur of een primaire bron. Ideaal bij onderhoud aan bijvoorbeeld UPS-systemen, frequentieregelaars of softstarters, zodat de belasting gecontroleerd kan worden overgenomen met een korte, open overgang.De open overgang minimaliseert terugkoppeling en zorgt voor een duidelijke, gecontroleerde omschakeling. Hendel en as zijn inbegrepen, wat installatie versnelt en extra onderdelen overbodig maakt. De robuuste constructie en heldere standindicatie bieden betrouwbaarheid en zekerheid in kritische toepassingen. Als onderdeel van de OT250_Y productlijn integreert het naadloos in bestaande bordsamenstellingen, met een compacte bouw en intuïtieve bediening voor consistente performance in veeleisende omgevingen.
| Breedte | 229 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 236 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | By-pass Switch |
