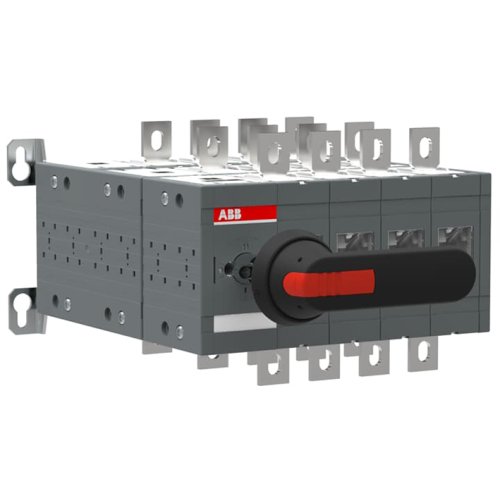

ABB Componenten Handmatig bediende bypass schakelaar 400A 4P
Artikelnummer: 20096890
Artikelnummer fabrikant: 1SCA124026R1001
EAN Code: 6417019547152
ABB Componenten, By-pass Switch, OT400E04YP, Handmatig bediende bypass schakelaar 400A 4P, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OT400E04YP is een handbediende werkschakelaar in by-pass-uitvoering (400 A, 4-polig) voor het veilig omleiden en omschakelen van vermogenskringen. Ideaal voor onderhoudsbypass of het schakelen tussen twee voedingsbronnen zonder procesonderbreking en met duidelijke I‑0‑II standindicatie.De IP65 pistooltype hendel biedt betrouwbare bediening in veeleisende omgevingen. De snap-on hendelverlenging zorgt voor soepele, ergonomische bediening; deze wordt eenvoudig verwijderd bij hangslotvergrendeling. Extra veiligheid dankzij hangslotvergrendeling in 0‑stand en deurvergrendeling in I‑ en II‑stand én wanneer vergrendeld. Geleverd met as en boutenset voor de kabelaansluiting voor snelle, nette inbouw. De By‑pass Switch combineert hoge bedrijfszekerheid met praktische montage en duidelijke mechanische feedback.
| Breedte | 280 |
| Aantal polen | 4 |
| Hoogte | 185 |
| Diepte | 306 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 220 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 400 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 15 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 400 A |
| Schakelvermogen bij 400 V | 220 kW |
| Model | By-pass Switch |
