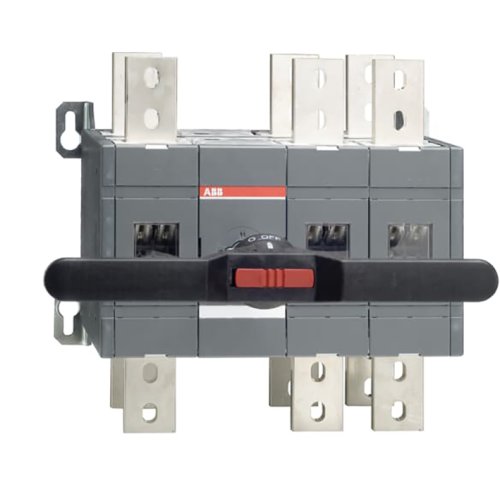

ABB Componenten Handgeschakelde omschakelaar OT1600E12CP
Artikelnummer: 20095665
Artikelnummer fabrikant: 1SCA103293R1001
EAN Code: 6417019378060
ABB Componenten, Transfer Switch, OT1600E12CP, Handgeschakelde omschakelaar OT1600E12CP, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
Werkschakelaar OT1600E12CP is een handbediende omschakelaar voor betrouwbare bronomschakeling tussen twee voedingen. Met 1600 A en 3-polige uitvoering is hij ontworpen voor continuïteit en veiligheid in verdeelinrichtingen, bijvoorbeeld bij net/noodstroom-toepassingen. De duidelijke I-0-II bediening zorgt voor snelle, zekere schakelmomenten.De zwarte kunststof IP65 pistooltype hendel, as en boutenset voor kabelaansluiting worden meegeleverd voor een efficiënte montage. De hendel is vergrendelbaar met hangslot in de 0-stand; deurvergrendeling is actief in de I- en II-stand en wanneer vergrendeld—ideaal voor werkveiligheid en toegangscontrole. De robuuste mechanica biedt hoge bedrijfszekerheid, terwijl de compacte bouw ruimte bespaart in de kast. Duidelijke standindicatie en handbediende bediening minimaliseren bedieningsfouten en stilstand.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 309 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
