ABB Componenten Handgeschakelde omschakelaar
Artikelnummer: 20094983
Artikelnummer fabrikant: 1SCA022775R0220
EAN Code: 6417019252223

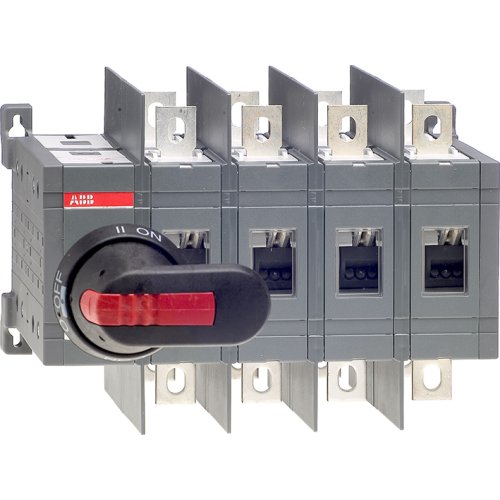

ABB Componenten, Transfer Switch, OT160E04WCP, Handgeschakelde omschakelaar, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OT160E04WCP werkschakelaar uit de Transfer Switch-serie is ontworpen voor het veilig en betrouwbaar omschakelen tussen twee voedingen of circuits. Met handbediende I-0-II-stand zorgt hij voor bedrijfscontinuïteit bij onderhoud, testen of bronwissel, terwijl de 4-polige uitvoering compatibel is met driefase‑toepassingen met nul.De OT160E04WCP biedt 160 A schakelcapaciteit en komt compleet met fasebarrières, as en boutset voor een snelle en stevige kabelaansluiting. De zwarte kunststof IP65-hendel met pistoolgreep geeft duidelijke standindicatie, is vergrendelbaar met hangslot in de 0‑stand en biedt deursluitkoppeling in I‑ en II‑stand en bij vergrendeling. Dit verhoogt de veiligheid, voorkomt ongewenste bediening en maakt paneeldeur‑interlock mogelijk. Robuuste componenten en een intuïtieve bediening zorgen voor betrouwbare prestaties in industriële omgevingen.
| Breedte | 237 |
| Aantal polen | 4 |
| Hoogte | 170 |
| Diepte | 160 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 160 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
