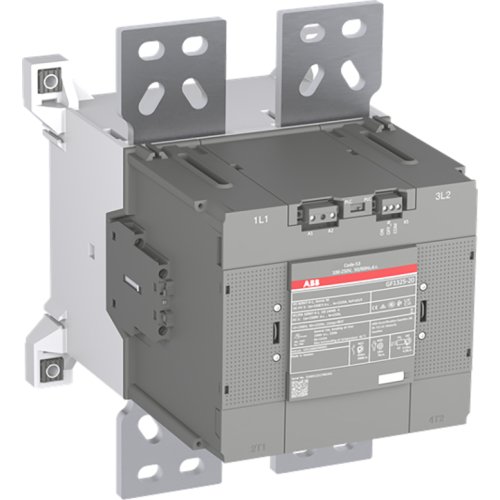

ABB Componenten GF1325-20-22-53 magneetschakelaar
Artikelnummer: 20110433
Artikelnummer fabrikant: 1SFL647731R5322
EAN Code: 7320500541135
ABB Componenten, Magneetschakelaar / GF, GF1325-20-22-53, GF1325-20-22-53 magneetschakelaar, Aansluitrail, 1500.000 - 1500.000, AC/DC
GF1325-20-22-53 is een magneetschakelaar uit de Magneetschakelaar / GF serie voor het veilig schakelen en ontkoppelen van hoogspannings-DC in PV-toepassingen, zoals string- en veldlijnen, combiner- en beschermingskasten. Dankzij het 2-polige ontwerp is hij geschikt voor zonne-energiesystemen tot 1500 V DC.De brede stuurspanningsrange van 100–250 V AC (50/60 Hz) en DC vereenvoudigt engineering en voorraadbeheer: één variant past in verschillende besturingsarchitecturen. Het ontwerp is geoptimaliseerd voor betrouwbare DC-schakelingen met stabiele prestaties en een lange levensduur, wat stilstand minimaliseert. De compacte bouw bespaart paneelruimte, terwijl een duidelijk schakelfeedback en consistente aansturing integratie in bestaande besturings- en bewakingssystemen versnelt. Een robuuste uitvoering ondersteunt continu bedrijf in veeleisende PV-omgevingen.
| Breedte | 253 |
| Hoogte | 355 |
| Diepte | 300 |
| Bedrijfsspanning bij DC | 1500.000 - 1500.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Aansluitrail |
| Model | Magneetschakelaar / GF |
