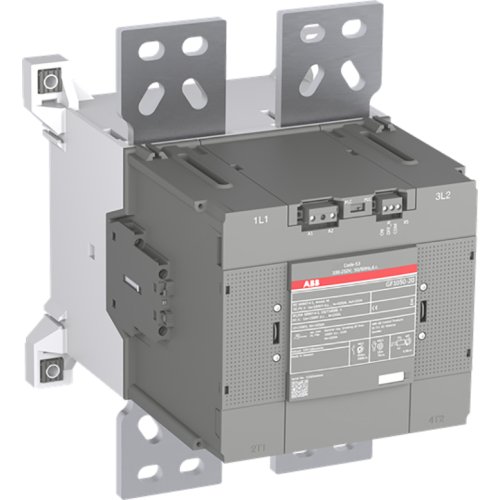

ABB Componenten GF1050-20-22-53 magneetschakelaar
Artikelnummer: 20110419
Artikelnummer fabrikant: 1SFL637731R5322
EAN Code: 7320500540954
ABB Componenten, Magneetschakelaar / GF, GF1050-20-22-53, GF1050-20-22-53 magneetschakelaar, Aansluitrail, 1500.000 - 1500.000, AC/DC
GF1050-20-22-53 is een krachtige magneetschakelaar uit de Magneetschakelaar / GF serie voor het veilig schakelen en onderbreken van gelijkstroomtoepassingen in zonne-energiesystemen. Hij is ontworpen als 2-fase contactor voor PV-strings en veldinstallaties tot maximaal 1500 V DC, en past daarmee naadloos in omvormer- en verdeelkasten.De brede stuurspanningsrange van 100–250 V AC (50/60 Hz) en DC vereenvoudigt besturing en voorraadbeheer: één variant dekt meerdere spanningen. De robuuste GF1050-bouw staat voor betrouwbaar schakelen onder zware DC-belastingen, terwijl compacte afmetingen en duidelijke aansluitpunten snelle inbouw ondersteunen. Geïntegreerde hulpcontacten maken statusbewaking en interlocks eenvoudig. Het resultaat: hogere bedrijfszekerheid, minder varianten op de plank en een toekomstbestendige keuze voor PV-installaties met hoge DC-niveaus.
| Breedte | 253 |
| Hoogte | 355 |
| Diepte | 300 |
| Bedrijfsspanning bij DC | 1500.000 - 1500.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Aansluitrail |
| Model | Magneetschakelaar / GF |
