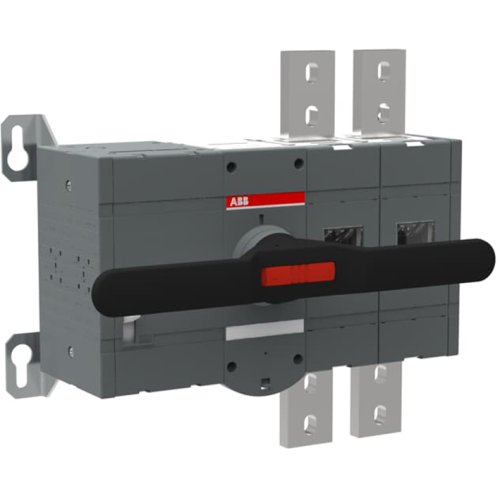

ABB Componenten Gemotoriseerde schakelaar
Artikelnummer: 20096701
Artikelnummer fabrikant: 1SCA119470R1001
EAN Code: 6417019510460
ABB Componenten, OTM, OTM1600E2M230V, Gemotoriseerde schakelaar, 426,5, IP00, Boutklem, Zwart, Compleet apparaat in behuizing ingebouwd
De OTM1600E2M230V werkschakelaar uit de OTM-serie is ontwikkeld voor het veilig schakelen en scheiden van stroomketens in vermogensverdeling en industriële toepassingen. Dankzij de gemotoriseerde bediening schakelt hij snel en consistent, terwijl de meegeleverde hendel handbediende bediening mogelijk maakt wanneer dat nodig is.De bodemmontage vereenvoudigt integratie in panelen. Standaard inbegrepen zijn een terminal bolt kit voor solide aansluitingen, een opslagclip voor reservezekering en een male connector voor het stuurcircuit. Het 2-polige ontwerp zorgt voor betrouwbare onderbreking per fase. Resultaat: snelle inbedrijfstelling, veilige bediening en minder stilstand, met de flexibiliteit van zowel gemotoriseerde als handmatige schakeling in één compacte lastscheideroplossing.
| Breedte | 426,5 |
| Aantal polen | 2 |
| Hoogte | 372 |
| Diepte | 153 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Overig |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.600 A |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Nee |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OTM |
