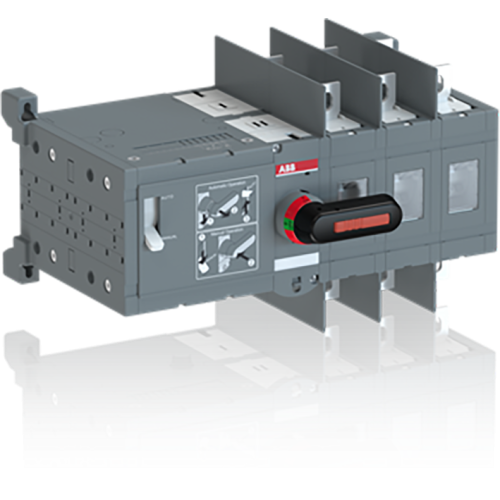

ABB Componenten Gemotoriseerde omschakelaar 250A, 3P 24VDC motor, brede fase-asfstande
Artikelnummer: 20095337
Artikelnummer fabrikant: 1SCA022846R4420
EAN Code: 6417019297132
ABB Componenten, Transfer Switch, OTM250E3WCM24D, Gemotoriseerde omschakelaar 250A, 3P 24VDC motor, brede fase-asfstande, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM250E3WCM24D uit de Transfer Switch-serie is een gemotoriseerde omschakelaar voor het veilig en snel wisselen tussen twee voedingsbronnen in verdeelinrichtingen en noodstroomtoepassingen. Met 250 A en 3-polige uitvoering biedt hij betrouwbare bronkeuze met open overgang, ideaal waar kortstondige onderbreking gewenst is om terugvoeding te voorkomen.De 24 VDC motor maakt afstandsbediening en automatisering eenvoudig, terwijl de direct gemonteerde hendel een duidelijke handmatige back-up biedt. Brede fase-asafstanden zorgen voor extra bedradingsruimte en verbeterde scheidings- en isolatiemarges. De constructie is robuust en compact voor efficiënte paneelbouw, met consistente schakelprestaties en een snelle, voorspelbare omschakeltijd. Dit resulteert in bedrijfszekerheid, duidelijke bediening en een vlotte integratie in bestaande besturings- en beveiligingsschema’s.
| Breedte | 296 |
| Aantal polen | 3 |
| Hoogte | 170 |
| Diepte | 197 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 140 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 140 kW |
| Model | Transfer Switch |
