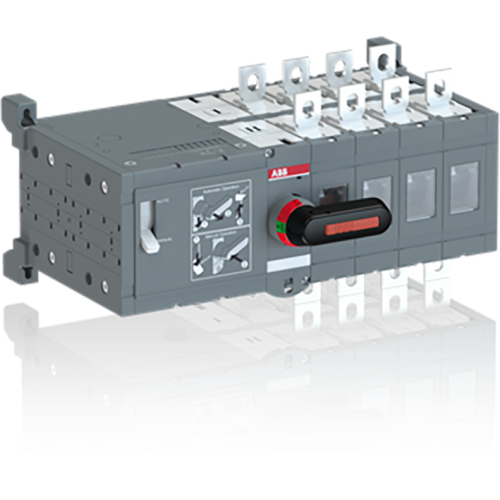

ABB Componenten Gemotoriseerde omschakelaar 160A, 4P 24VDC motor
Artikelnummer: 20095324
Artikelnummer fabrikant: 1SCA022846R0860
EAN Code: 6417019296760
ABB Componenten, Transfer Switch, OTM160E4CM24D, Gemotoriseerde omschakelaar 160A, 4P 24VDC motor, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM160E4CM24D is een gemotoriseerde Werkschakelaar (160 A, 4-polig) met 24 VDC motor, ontwikkeld voor betrouwbaar omschakelen tussen primaire en alternatieve voedingsbronnen in verdeelinrichtingen en noodstroomtoepassingen. Hierdoor blijft de energievoorziening consistent en wordt downtime beperkt.De levering is compleet: een hendel voor handbediende werking, een boutenset met moeren en ringen voor alle klemmen, mannelijke connectoren voor stuurkringen, plus een opbergclip voor de hendel en ruimte voor reserve zekeringen. Dit versnelt montage en inbedrijfstelling, vereenvoudigt onderhoud en biedt directe back-upbediening bij netstoringen. De gemotoriseerde omschakelfunctie combineert snelheid met zekerheid, terwijl de handmatige optie maximale bedrijfscontinuïteit garandeert wanneer dat het meest telt.
| Breedte | 307 |
| Aantal polen | 4 |
| Hoogte | 150 |
| Diepte | 197 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 90 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 160 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 160 A |
| Schakelvermogen bij 400 V | 90 kW |
| Model | Transfer Switch |
