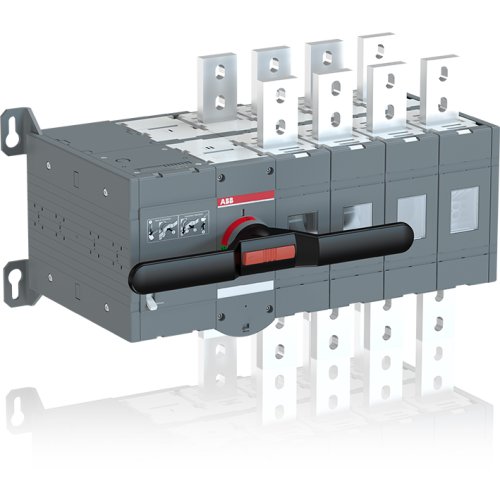

ABB Componenten Gemotoriseerde omschakelaar 1600A, 4P 110 VAC/DC motor
Artikelnummer: 20096295
Artikelnummer fabrikant: 1SCA113657R1001
EAN Code: 6417019462554
ABB Componenten, Transfer Switch, OTM1600E4CM110V, Gemotoriseerde omschakelaar 1600A, 4P 110 VAC/DC motor, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM1600E4CM110V is een gemotoriseerde omschakelaar uit de Transfer Switch serie. Ontwikkeld voor het veilig en snel overschakelen tussen primaire en secundaire voedingsbronnen in vermogenskritische verdelingen. De 4-polige uitvoering met 1600 A en 110 VAC/DC motor biedt betrouwbare, geautomatiseerde schakeling met de flexibiliteit van elektrische of handbediende bediening.De levering is compleet: een hendel voor handbediende werking bij service of storing, een boutenset met moeren en ringen voor alle klemmen voor snelle, foutloze montage, mannelijke stekers voor stuurcircuits en een praktische opslagclip voor de hendel en reservezekeringen. Dit bespaart installatie- en onderhoudstijd, vermindert uitval en verhoogt bedrijfszekerheid. Compact en consistent in bediening, geschikt voor toepassingen waar continuïteit en veiligheid vooropstaan.
| Breedte | 587 |
| Aantal polen | 4 |
| Hoogte | 372 |
| Diepte | 372 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
