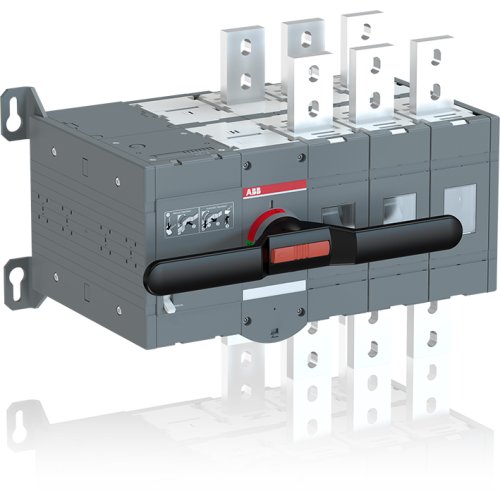

ABB Componenten Gemotoriseerde omschakelaar 1600A, 3P 24VDC
Artikelnummer: 20096298
Artikelnummer fabrikant: 1SCA113673R1001
EAN Code: 6417019462783
ABB Componenten, Transfer Switch, OTM1600E3CM24D, Gemotoriseerde omschakelaar 1600A, 3P 24VDC, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
OTM1600E3CM24D is een gemotoriseerde omschakelaar uit de Transfer Switch serie, ontworpen voor betrouwbare bronomschakeling onder belasting. Met 3 polen, 1600 A en 24 V DC motorbediening waarborgt hij continuïteit in energieverdeling en snelle, veilige overschakeling tussen voedingsbronnen.De levering is compleet: een hendel voor handbediening, een boutenset met moeren en ringen voor alle klemmen, mannelijke connectoren voor de stuurcircuits, plus een opbergclip voor de hendel en reservezekeringen. Dit bespaart montagetijd, reduceert losse componenten en biedt directe noodbediening bij storingen. De motorbediening op 24 V DC zorgt voor consistente schakelmomenten, terwijl het stevige ontwerp geschikt is voor veeleisende toepassingen waar uptime en veiligheid centraal staan.
| Breedte | 507 |
| Aantal polen | 3 |
| Hoogte | 372 |
| Diepte | 372 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.600 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.600 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | Transfer Switch |
