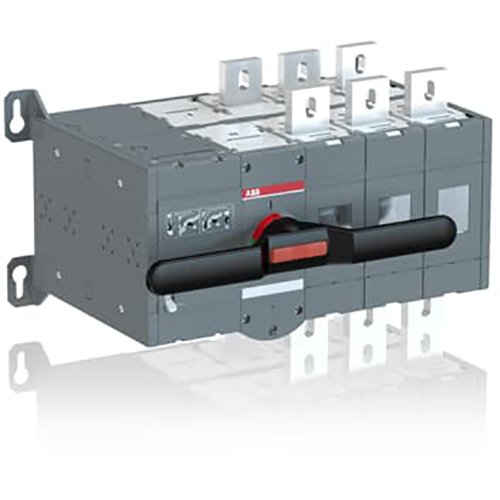

ABB Componenten Gemotoriseerde omschakelaar 1000A, 3P 110 VAC/DC motor
Artikelnummer: 20096291
Artikelnummer fabrikant: 1SCA113653R1001
EAN Code: 6417019462516
ABB Componenten, Transfer Switch, OTM1000E3CM110V, Gemotoriseerde omschakelaar 1000A, 3P 110 VAC/DC motor, IP20, Schroefaansluiting, Lange draaigreep, Zwart, Inbouwapparaat insteektechniek
De OTM1000E3CM110V is een gemotoriseerde omschakelaar voor betrouwbare bronomschakeling tussen hoofd- en noodvoeding in zwaarbelaste 3-fase toepassingen. Met 1000 A schakelcapaciteit en een 110 VAC/DC motor schakelt hij snel en consistent, ideaal voor continuïteit van kritieke systemen in de Transfer Switch-serie.Deze uitvoering wordt compleet geleverd voor vlotte montage en onderhoud: een hendel voor handbediende bediening, een boutenset met moeren en ringen voor alle klemmen, mannelijke stekers voor stuurcircuits en een opslagclip voor de hendel en reservezekeringen. Dat bespaart tijd op locatie, verkleint foutkansen en houdt de installatie overzichtelijk. De handbediende override biedt extra bedrijfszekerheid bij service of in noodsituaties, terwijl de robuuste opbouw van de OTM1000_CM staat voor langdurige betrouwbaarheid.
| Breedte | 507 |
| Aantal polen | 3 |
| Hoogte | 306 |
| Diepte | 297 |
| Beschermingsgraad (NEMA) | 1 |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP20 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Ja |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 560 kW |
| Geschikt voor frontmontage 4-gats | Ja |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Inbouwapparaat insteektechniek |
| Nom. continustroom, AC-21, 400 V | 1.000 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.000 A |
| Schakelvermogen bij 400 V | 560 kW |
| Model | Transfer Switch |
