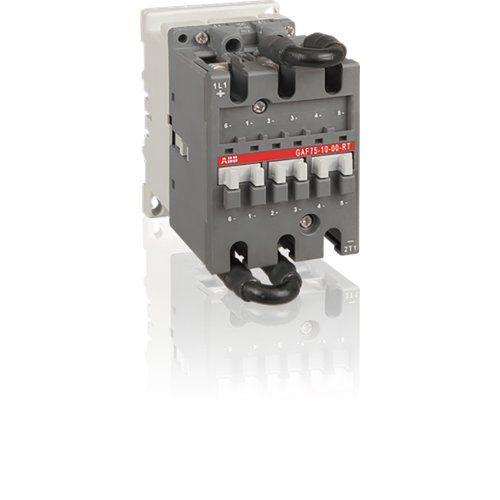

ABB Componenten GAF75-10-00RT 20-60V DC magneetschakelaar
Artikelnummer: 20093519
Artikelnummer fabrikant: 1SBL417028R7200
EAN Code: 3471522372321
ABB Componenten, Magneetschakelaar / AF, GAF75-10-00RT 20V-60V DC, GAF75-10-00RT 20-60V DC magneetschakelaar, Schroefaansluiting, DC
GAF75-10-00RT 20–60V DC magneetschakelaar is een 1-polige DC-contactorschakelaar voor railtoepassingen. Hij wordt ingezet voor het schakelen en sturen van shunt- of seriemotoren en resistieve of licht inductieve belastingen tot 1000 V DC, en is toegestaan in passagiers- en bestuurderscabines, ook bij frequent gebruik in tunnels of ondergronds.De seriegschakelde hoofdpolen en bluskamers met permanente magneten zorgen voor betrouwbaar DC-schakelen. Schok- en trilbestendigheid conform IEC 61373 (cat. 1, kl. B) en brand- en rookveiligheid volgens EN 45545 (HL2/HL3) verhogen de bedrijfszekerheid. De elektronische spoel accepteert een breed DC-aanstuurbereik van 20–60 V met toleranties volgens IEC 60947-4-1/IEC 60077 voor batteriesystemen, met geïntegreerde overspanningsbeveiliging voor stabiele aansturing.Montage is flexibel: naast elkaar zonder restricties van -40 °C tot +70 °C.
| Breedte | 70 |
| Hoogte | 118 |
| Diepte | 116 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 1 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij DC-3 / DC-5 bij 440 V | 35 A |
| Model | Magneetschakelaar / AF |
