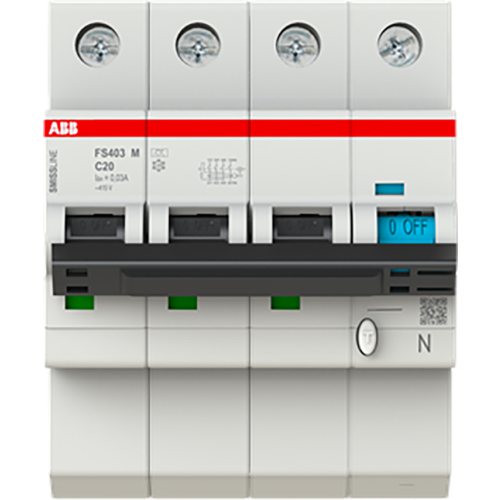

ABB Componenten FS403M-C20/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112948
Artikelnummer fabrikant: 2CCG001729R0001
EAN Code: 7612271521981
ABB Componenten, Smissline-S, FS403M-C20/0.03, FS403M-C20/0.03 Aardlekschakelaar met overstroombeveiliging, AC, C, A, 7,5, 50/60 Hz, IP20, Onvertraagd
De FS403M-C20/0.03 is een 3P+N aardlekautomaat voor het Smissline-S plug-in systeem. Hij beveiligt driefase eindgroepen tegen overbelasting en kortsluiting, en schakelt af bij aardfouten. Daarmee is hij geschikt voor het betrouwbaar beschermen van eindcircuits in verdeelinrichtingen waar continuïteit en veiligheid centraal staan.Dankzij de plug-in montage in Smissline-S is snel en foutarm werken mogelijk, met minimale stilstand bij uitbreiden of vervangen. De FS403-serie detecteert zowel sinusvormige wissel- als pulserende gelijkfoutstromen en biedt bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking. Met C-karakteristiek 20 A en 30 mA uitschakelgevoeligheid combineert hij overstroombescherming met persoons- en brandbeveiliging in één compact apparaat. Dit verhoogt ruimte-efficiëntie en vereenvoudigt selectieve en toekomstvaste opbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 415 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 15 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 7,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
