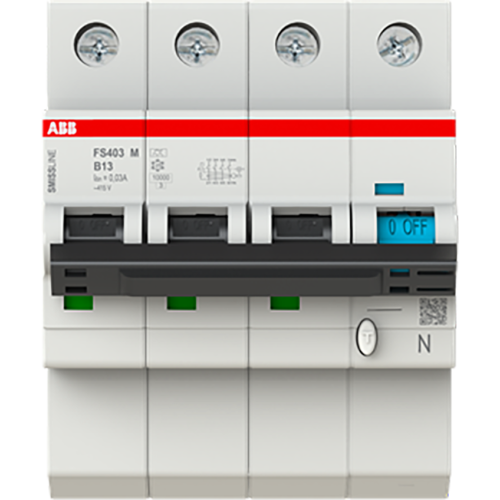

ABB Componenten FS403M-B13/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112932
Artikelnummer fabrikant: 2CCG001713R0001
EAN Code: 7612271521820
ABB Componenten, Smissline-S, FS403M-B13/0.03, FS403M-B13/0.03 Aardlekschakelaar met overstroombeveiliging, AC, B, A, 5,4, 50/60 Hz, IP20, Onvertraagd
FS403M-B13/0.03 is een 3P+N steekbare aardlekautomaat binnen de Smissline-S serie. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting én detecteert sinusvormige wissel- en pulserende gelijkfoutstromen. Zo biedt hij bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking in uiteenlopende omgevingen.Dankzij het Smissline-S plug-in concept wordt snel en veilig om- of bijbouwen mogelijk gemaakt, zonder spanningsonderbreking voor aangrenzende componenten. De geïntegreerde combinatie van overstroom- en aardlekbeveiliging bespaart ruimte in de rail en vereenvoudigt selectiviteit. Compatibiliteit met het SMISSLINE TP systeem zorgt voor flexibele configuratie en snelle vervanging. De B-karakteristiek (13 A) met 30 mA gevoeligheid ondersteunt foutdetectie met minimale ongewenste uitschakelingen, wat tijd bespaart en de bedrijfscontinuïteit verhoogt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 415 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 5,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
