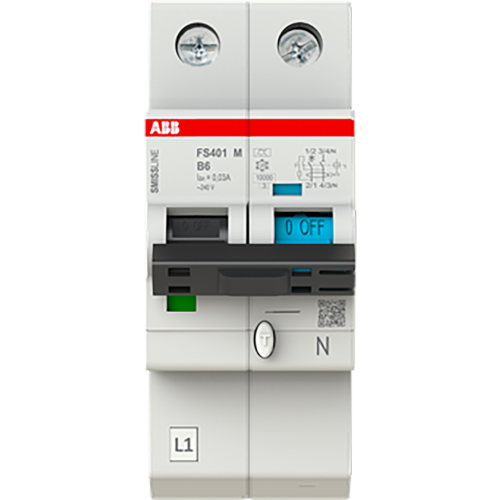

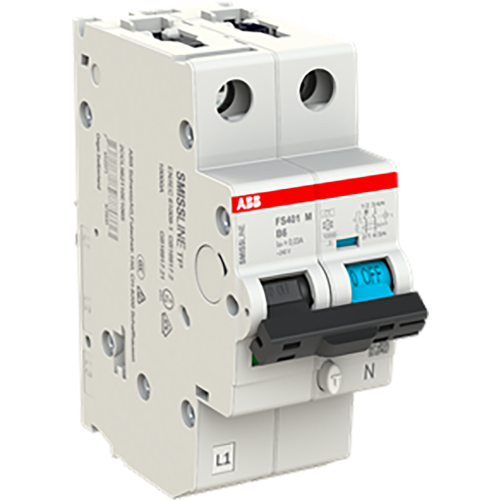

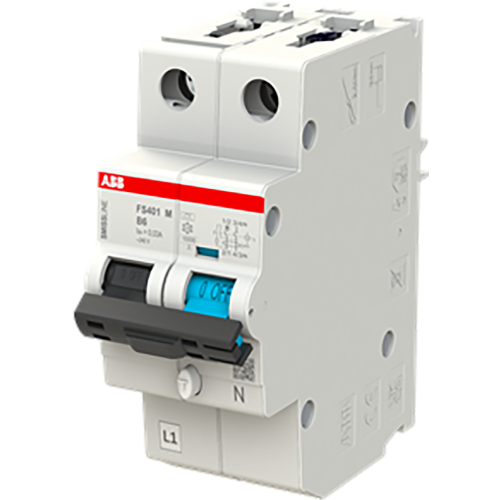

ABB Componenten FS401M-B6/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112888
Artikelnummer fabrikant: 2CCG001669R0001
EAN Code: 7612271521387
ABB Componenten, Smissline-S, FS401M-B6/0.03, FS401M-B6/0.03 Aardlekschakelaar met overstroombeveiliging, AC, B, A, 1,9, 50/60 Hz, IP20, Onvertraagd
De FS401M-B6/0.03 is een insteekbare aardlekautomaat voor het Smissline-S plug-in distributiesysteem. Hij combineert 1P+N overstroombeveiliging met aardlekbeveiliging voor eindgroepen, en beschermt tegen overbelasting en kortsluiting. Daarnaast beveiligt hij tegen sinusvormige wissel- en pulserende gelijkstroom-foutstromen, met bescherming tegen indirect aanraken en aanvullende bescherming tegen direct aanraken.Dankzij de insteekmontage is snelle plaatsing en vervanging mogelijk, met minder bekabeling en een nette, ruimtebesparende opbouw. De combinatie van aardlek- en overstroombeveiliging in één component vereenvoudigt engineering en foutdiagnose. De integratie in Smissline-S zorgt voor veilige, aanrakingvrije montage en schaalbaarheid van het verdeelsysteem, zodat uitbreiden of aanpassen efficiënt en met minimale onderbreking verloopt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,9 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
