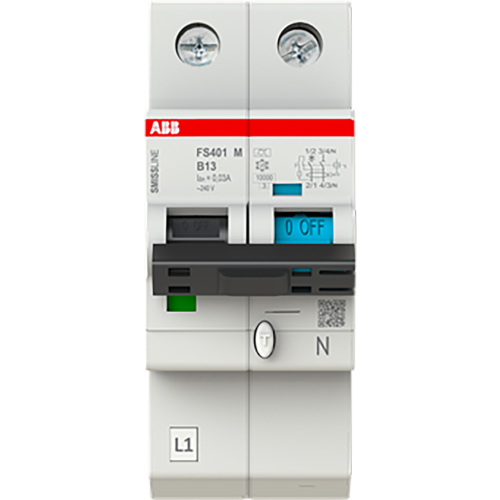

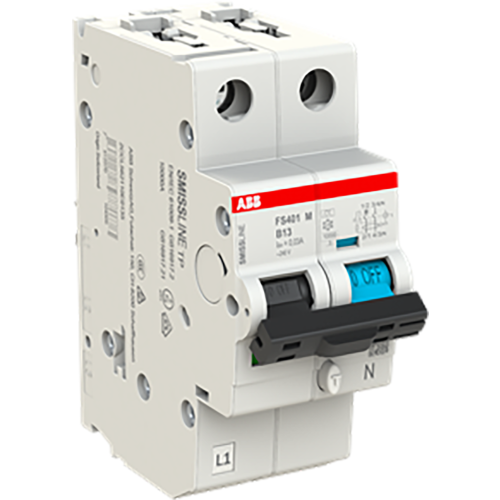

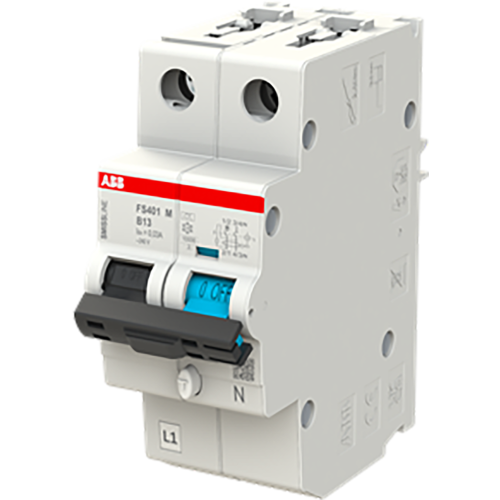

ABB Componenten FS401M-B13/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112890
Artikelnummer fabrikant: 2CCG001671R0001
EAN Code: 7612271521400
ABB Componenten, Smissline-S, FS401M-B13/0.03, FS401M-B13/0.03 Aardlekschakelaar met overstroombeveiliging, AC, B, A, 2,3, 50/60 Hz, IP20, Onvertraagd
De FS401M-B13/0.03 uit de Smissline-S serie is een 1P+N plug-in aardlekautomaat voor het beschermen van eindgroepen tegen overbelasting en kortsluiting, én tegen sinusvormige wissel- en pulserende gelijkfoutstromen. Daarmee biedt het apparaat bescherming tegen indirecte aanraking en aanvullende bescherming tegen directe aanraking, geschikt voor betrouwbare, compacte verdelingen.Dankzij de plug-in montage in het Smissline-S systeem wordt bouwen en uitbreiden sneller en overzichtelijker, met minder bedrading en minder kans op fouten. De 30 mA aardlekbeveiliging verhoogt de persoonsbeveiliging, terwijl de B-karakteristiek 13 A betrouwbare uitschakeling bij overstroom levert. 1P+N uitschakeling helpt ongewenste restspanningen voorkomen. Dit resulteert in veilige, efficiënte panelen met snelle vervanging en minimale stilstand.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,3 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
