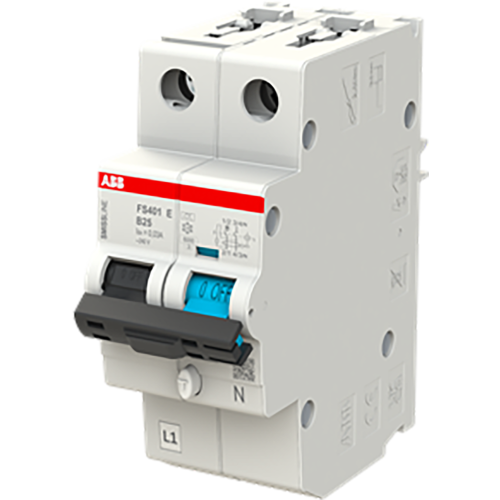

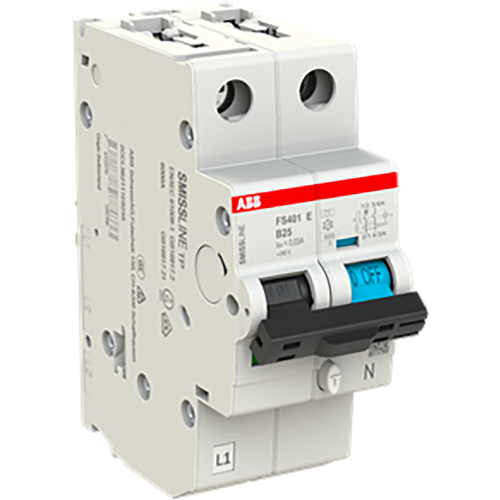

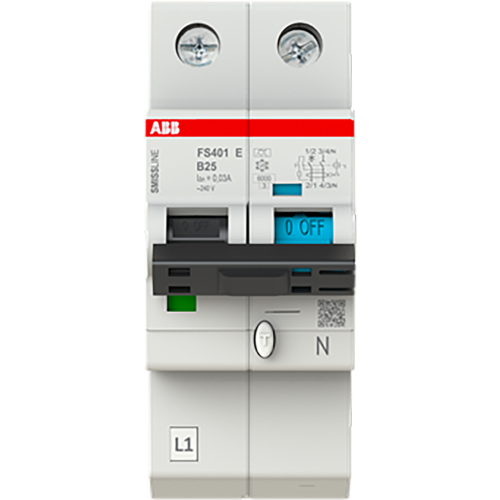

ABB Componenten FS401E-B25/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112879
Artikelnummer fabrikant: 2CCG001660R0001
EAN Code: 7612271521295
ABB Componenten, Smissline-S, FS401E-B25/0.03, FS401E-B25/0.03 Aardlekschakelaar met overstroombeveiliging, AC, B, A, 4,4, 50/60 Hz, IP20, Onvertraagd
De FS401E-B25/0.03 is een 1P+N plug-in aardlekautomaat voor het Smissline-S systeem. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting en schakelt af bij sinusvormige wissel- én pulserende gelijkfoutstromen. Daarmee biedt hij bescherming tegen indirecte aanraking plus aanvullende bescherming tegen directe aanraking in verdeelinrichtingen waar continuïteit en veiligheid cruciaal zijn.Het plug-in concept van Smissline-S maakt snelle montage, uitbreiding en vervanging mogelijk zonder bedrading los te nemen, wat stilstand minimaliseert. De compacte 1P+N-uitvoering bespaart ruimte in de rail. Met B-karakteristiek 25 A en 30 mA gevoeligheid combineert dit type doelgerichte personen- en installatiebeveiliging met een voorspelbare uitschakelcurve, ideaal voor betrouwbare distributie met een nette, modulair opbouwbare afwerking.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 3 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | Smissline-S |
