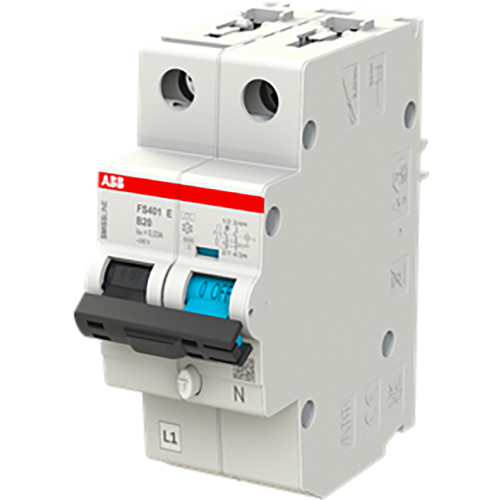

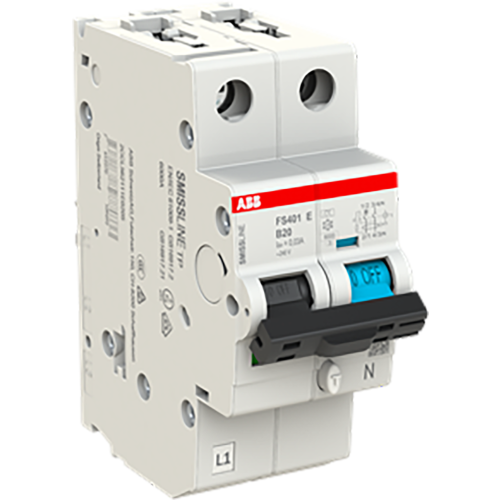

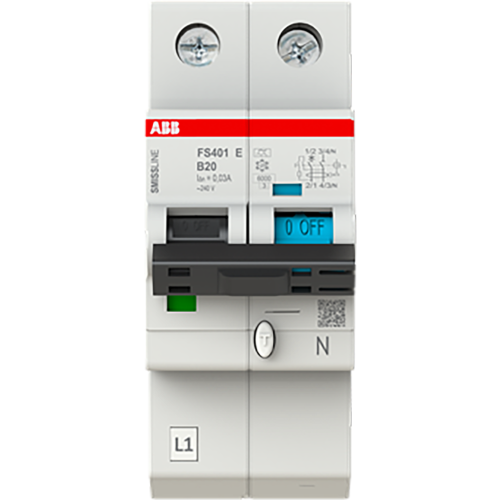

ABB Componenten FS401E-B20/0.03 Aardlekschakelaar met overstroombeveiliging
Artikelnummer: 20112878
Artikelnummer fabrikant: 2CCG001659R0001
EAN Code: 7612271521288
ABB Componenten, Smissline-S, FS401E-B20/0.03, FS401E-B20/0.03 Aardlekschakelaar met overstroombeveiliging, AC, B, A, 50/60 Hz, IP20, Onvertraagd
De FS401E-B20/0.03 is een 1P+N aardlekautomaat voor het Smissline-S plug-in systeem. Hij beveiligt eindgroepen tegen overbelasting en kortsluiting en schakelt betrouwbaar af bij sinusvormige wissel- en gepulste gelijkstroomfouten. Daarmee biedt hij bescherming tegen indirecte aanraking en extra bescherming tegen directe aanraking, ideaal voor veilige en continu beschikbare verdeelinrichtingen.Dankzij het plug-in ontwerp is de FS401E-B20/0.03 snel te plaatsen of te vervangen zonder lange uitvaltijd. De combinatie van B-karakteristiek (20 A) met 30 mA aardlekbeveiliging verenigt selectiviteit en persoonsbeveiliging in één compact apparaat, waardoor minder componenten nodig zijn en de kast overzichtelijk blijft. Compatibel binnen de Smissline-S architectuur voor gestandaardiseerde, schaalbare opbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 3 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | Smissline-S |
