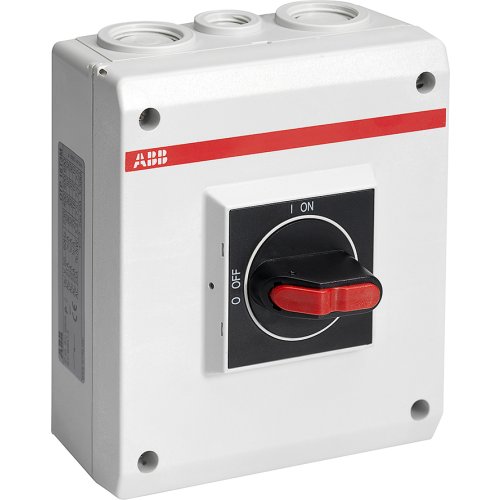

ABB Componenten EMC werkschakelaar 3P, IP65 7,5kW + 400V
Artikelnummer: 20094220
Artikelnummer fabrikant: 1SCA022613R9870
EAN Code: 6417019200071
ABB Componenten, Enclosed Switches, OTE 16TL3M, EMC werkschakelaar 3P, IP65 7,5kW + 400V, IP65, Draaiknop, 7,5, Zwart, Compleet apparaat in behuizing ingebouwd
De OTE 16TL3M werkschakelaar uit de Enclosed Switches-serie is ontworpen voor veilige, betrouwbare uitschakeling en lastscheiding van machines en aandrijvingen tot 7,5 kW. Dankzij geïntegreerde EMC-bescherming minimaliseert hij storingen zonder extra EMC-wartels. Geschikt voor binnen en buiten door IP65 en UV-bestendige behuizing.De glasvezelversterkte polycarbonaat behuizing biedt duurzaamheid, met geschroefde kabelinvoeren en knock-outs voor twee parallelle kabels plus een stuurkabel, boven én onder. De zwarte hendel is vergrendelbaar in Aan en Uit en accepteert drie hangsloten; de dekselvergrendeling is omzeilbaar voor thermografie. Inclusief gemonteerd hulpcontact, 3-polig AC-23 16 A, en ingericht voor een 5-aderig systeem met vaste N- en PE-klem. Een metalen bodemplaat met klemmen verbindt de kabelafscherming voor effectieve EMC-afvoer—extra EMC-wartels zijn niet nodig.
| Breedte | 130 |
| Aantal polen | 3 |
| Hoogte | 150 |
| Diepte | 85 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 32 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
