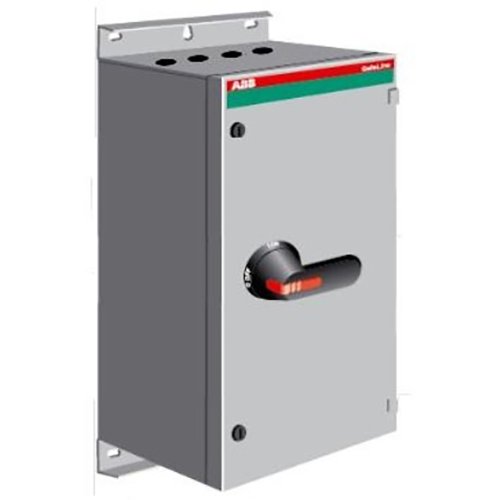

ABB Componenten EMC werkschakelaar 3P, IP65 132kW, boven en onderkant open, 1M + 1V zw
Artikelnummer: 20094132
Artikelnummer fabrikant: 1SCA022513R7530
EAN Code: 6417019168210
ABB Componenten, Enclosed Switches, OT 250KTRR3TZ, EMC werkschakelaar 3P, IP65 132kW, boven en onderkant open, 1M + 1V zw, IP65, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
OT 250KTRR3TZ is een EMC werkschakelaar voor veilig scheiden en bedienen van aandrijvingen en verdeelinrichtingen tot 250 A (AC‑23, 415 V, 132 kW). De stalen behuizing met zwarte pistool‑hendel en vergrendeld deksel biedt betrouwbare lastscheiding in productieomgevingen en buitenopstellingen.De Lastscheider in behuizing is IP65, uitgevoerd in verzinkt staal met polyestercoating en UV‑bestendig. Extra veiligheid komt van een ingebouwde gasdrukontlasting bij interne boog en een via de scharnieren geaarde deur. De hendel is vergrendelbaar met drie hangsloten; het interlock is omzeilbaar voor thermografie. Voor flexibiliteit is de kast voorbereid op enkelvoudige en parallelle bekabeling met kabelinvoeropties (blank, ringflens of C‑flens FL21) en configuraties top/onder of onder/onder. Inclusief gemonteerd hulpcontact (2NO/1NC) voor meldingen en besturingskoppeling. Serie: Enclosed Switches, producttype: OT250.
| Breedte | 400 |
| Aantal polen | 3 |
| Hoogte | 600 |
| Diepte | 230 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 250 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 40,5 kA |
| Nom. vermogen bij AC-3, 400 V | 132 kW |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 132 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 8 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 250 A |
| Schakelvermogen bij 400 V | 132 kW |
| Model | Enclosed Switches |
