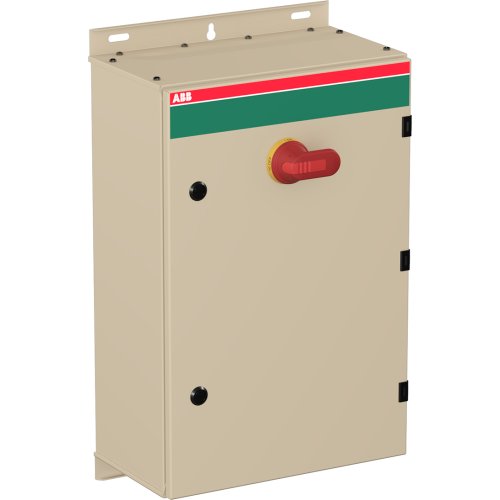

ABB Componenten EMC werkschakelaar 3p. 400V AC23 90A, 45kW.
Artikelnummer: 20097092
Artikelnummer fabrikant: 1SCA148209R1001
EAN Code: 6417019776002
ABB Componenten, Enclosed Switches, OT90GTUU3AZ, EMC werkschakelaar 3p. 400V AC23 90A, 45kW., IP65, Schroefaansluiting, Lange draaigreep, Rood, Compleet apparaat in behuizing ingebouwd
OT90GTUU3AZ uit de Enclosed Switches serie is een EMC werkschakelaar voor het veilig scheiden en uitschakelen van motoren en machines. Deze 3-polige AC-23 oplossing (90 A, 45 kW) combineert robuuste prestaties met bedrijfszekerheid, zowel binnen als buiten, dankzij een IP65 gegalvaniseerde stalen behuizing met polyestercoating en UV-bestendigheid.De behuizing heeft gasdrukontlasting bij interne boog voor extra gebruikersveiligheid en een via de scharnieren geaarde deur. De rood-gele pistoolhendel is vergrendelbaar met drie hangsloten; het deksel is interlocked en kan voor thermografie worden gebypasst. Een gemonteerd hulpcontact (1NO1NC) biedt directe status- of besturingssignalering. Voorbereid voor enkelvoudige en parallelle kabels, met flexibele invoeren (blind, ringflens of C-flens FL21; top/bottom of bottom/bottom). Een doordachte keuze voor betrouwbare isolatie, duidelijke bediening en vlotte installatie.
| Breedte | 250 |
| Aantal polen | 3 |
| Hoogte | 400 |
| Diepte | 180 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 90 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 24 kA |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 45 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 90 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 4 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 90 A |
| Schakelvermogen bij 400 V | 45 kW |
| Model | Enclosed Switches |
