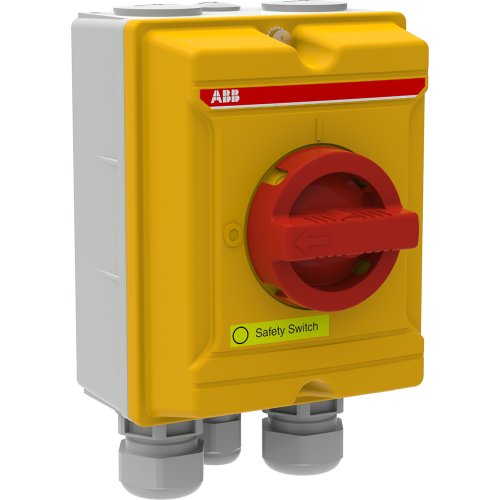

ABB Componenten EMC werkschakelaar 3p. 400V AC23 30A, 15kW.
Artikelnummer: 20097079
Artikelnummer fabrikant: 1SCA142672R1001
EAN Code: 6417019701714
ABB Componenten, EMC Safety, OTA25S3Y, EMC werkschakelaar 3p. 400V AC23 30A, 15kW., IP65, Schroefaansluiting, Draaiknop, Rood, Compleet apparaat in behuizing ingebouwd
Werkschakelaar OTA25S3Y uit de EMC Safety-serie is ontworpen voor het veilig in- en uitschakelen en het onderbreken van driefasige machines en installaties tot 15 kW bij AC-23, 30 A (400/415 V). Dankzij de 3-polige uitvoering en het gemonteerde hulpcontact (1NO) past hij naadloos in besturings- en noodstoptoepassingen waar bedrijfszekerheid en EMC-prestaties vereist zijn.De aluminium (silumin) behuizing met polyestercoating is extreem stijf, corrosiebestendig en IP65-afgedicht voor veeleisende omgevingen. Snelle montage door ruime toegang tot klemmen, geschroefd deksel en meegeleverde compressiekabelwartels. Het vergrendelde deksel en de rood-gele ronde hendel zijn af te sluiten met twee hangsloten; vergrendeling in AAN-stand is mogelijk via afneembare afdekjes. EMC-compatibel wanneer EMC-wartels worden toegepast (niet inbegrepen).
| Breedte | 130 |
| Aantal polen | 3 |
| Hoogte | 165 |
| Diepte | 103 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 63 A |
| Voorwaardelijke nom. kortsluitstroom Iq | 13 kA |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 15 kW |
| Geschikt voor bodemmontage | Nee |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 45 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 30 A |
| Schakelvermogen bij 400 V | 15 kW |
| Model | EMC Safety |
