ABB Componenten EMC veiligheidsschakelaar, 3P staal 7,5kW, 2 x M25 + M16, 1M contact h
Artikelnummer: 20094732
Artikelnummer fabrikant: 1SCA022734R6100
EAN Code: 6417019237770

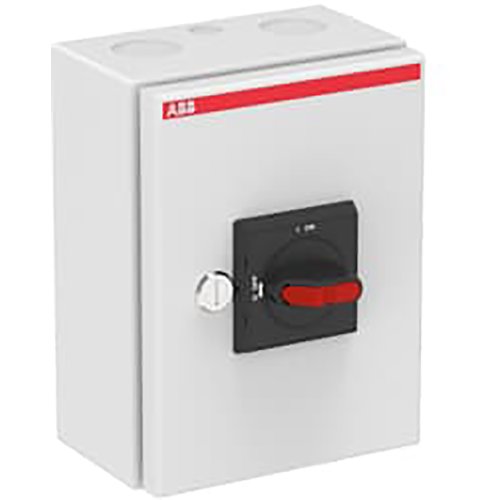

ABB Componenten, Enclosed Switches, OT 36ETMM3TE, EMC veiligheidsschakelaar, 3P staal 7,5kW, 2 x M25 + M16, 1M contact h, IP65, Draaiknop, Zwart, Compleet apparaat in behuizing ingebouwd
De OT 36ETMM3TE Werkschakelaar in behuizing is ontwikkeld voor het veilig uitschakelen en scheiden van 3‑fasige apparatuur in EMC‑gevoelige omgevingen. Ideaal voor onderhoud en noodstoptoepassingen, met betrouwbare prestaties tot 45 A (AC‑23) en geschikt voor buitengebruik.De EMC‑veiligheidsschakelaar is ondergebracht in een robuuste stalen behuizing (alu‑zink, poedercoating) met IP65, scharnierende deur en deurslot. De kap is vergrendeld en niet te openen wanneer de schakelaar aan staat; de vergrendeling is doelgericht te omzeilen voor thermografie. Standaard met zwarte selector‑hendel en gemonteerd hulpcontact (1NO0NC). Knock‑out kabelinvoeren (o.a. 2× M25 + M16) versnellen de installatie; gebruik EMC‑wartels. Bestand tegen UV, water en onderdompeling conform UL746C. PE‑klem inbegrepen. Uit de Enclosed Switches serie.
| Breedte | 150 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 100 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 80 A |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 22 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 80 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 1,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 45 A |
| Schakelvermogen bij 400 V | 22 kW |
| Model | Enclosed Switches |
