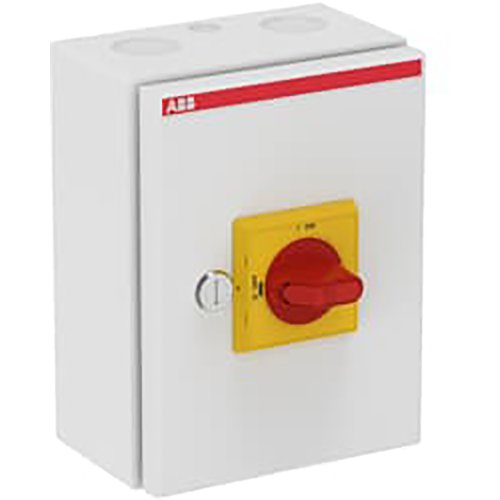

ABB Componenten EMC veiligheidsschakelaar, 3P staal 7,5kW, 2 x M25 + M16, 1 maakcontac
Artikelnummer: 20094768
Artikelnummer fabrikant: 1SCA022742R0780
EAN Code: 6417019240435
ABB Componenten, Enclosed Switches, OT 16ETMM3AE, EMC veiligheidsschakelaar, 3P staal 7,5kW, 2 x M25 + M16, 1 maakcontac, IP65, Draaiknop, 7,5, Rood, Compleet apparaat in behuizing ingebouwd
OT 16ETMM3AE uit de serie Enclosed Switches is een compacte werkschakelaar voor het veilig in- en uitschakelen en het onderbreken van voedingslijnen tot 7,5 kW. Ideaal voor afschakeling bij onderhoud en als duidelijke scheiding tussen voeding en machine, met een opvallende rood-gele hendel voor directe statusherkenning.De robuuste staalplaatbehuizing (alu-zink met polyestercoating) is IP65, UV- en waterbestendig en voorzien van scharnierende deur met slot. Het deksel is vergrendeld en niet te openen wanneer ingeschakeld; de vergrendeling is doelgericht te omzeilen voor thermografie. Inclusief 1 maakcontact (hulpcontact) voor signaalfuncties, knock-out kabelinvoeren 2× M25 + M16, PE-klem en EMC-geschikte opbouw met verplicht gebruik van EMC-kabelwartels. 3-polig, AC‑23 16 A, ontwikkeld voor betrouwbare prestaties in veeleisende omgevingen.
| Breedte | 150 |
| Aantal polen | 3 |
| Hoogte | 200 |
| Diepte | 100 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Draaiknop |
| Beschermingsgraad frontzijde (IP) | IP65 |
| Kleur bedieningselement | Rood |
| Bedrijfsspanning (meetspanning) | 750.000 - 750.000 V |
| Nom. continustroom Iu | 40 A |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Ja |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Ja |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 7,5 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 750 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 16 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 0,5 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 16 A |
| Schakelvermogen bij 400 V | 7,5 kW |
| Model | Enclosed Switches |
