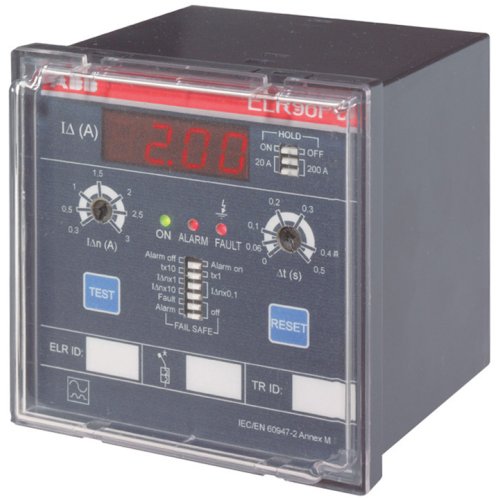

ABB Componenten ELR front paneel aardfout relay
Artikelnummer: 20124132
Artikelnummer fabrikant: 2CSG152435R1202
EAN Code: 8012542734420
ABB Componenten, System pro M compact, ELR96PF, ELR front paneel aardfout relay, Voor wisselstroomnet, Schroefaansluiting, AC
ELR96PF is een frontpaneel aardfoutrelais uit de System pro M compact serie voor bewaking en bescherming van laagspanningsverdelingsnetten. Via een toroidetransformator detecteert het betrouwbaar lekstromen en werkt het samen met installatieautomaten en molded‑case automaten (MCCB’s) voor doelgerichte afschakeling en continuïteit van de installatie.Het relais voldoet aan IEC/EN 60947‑2 Annex M en biedt een door de fabrikant gegarandeerde cumulatieve schakeltijd van aardfoutrelais, shunt-trip en automaat. Dat vertaalt zich in voorspelbare selectiviteit, hogere veiligheid en minder ongeplande uitval. De frontpaneeluitvoering maakt snelle statusaflezing en directe bediening mogelijk, terwijl de modulaire opbouw naadloos in bestaande verdeelinrichtingen past. Zo combineert ELR96PF nauwkeurige monitoring met efficiënte bescherming in één compact systeem.
| Breedte | 96 mm |
| Hoogte | 96 mm |
| Diepte | 78 mm |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Aantal contacten als maakcontact | 2 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 400.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 400.000 V |
| Functie | Voor wisselstroomnet |
| Nom. (meet)spanning | 110.000 - 400.000 V |
| Met afneembare klemmen | Nee |
| Nom. (meet)frequentie | 50.000 - 60.000 Hz |
| Aanspreekwaarde stroomsterkte 1 | 30.000 - 30.000 mA |
| Max. toegestane opkomvertragingstijd | 5 s |
| Min. instelbare opkomvertragingstijd | 0 s |
| Foutenregistratie mogelijk | Nee |
| Indicatie verschilstroom | Ja |
| Aanspreekwaarde stroomsterkte 2 | 30000.000 - 30000.000 mA |
| Model | System pro M compact |
