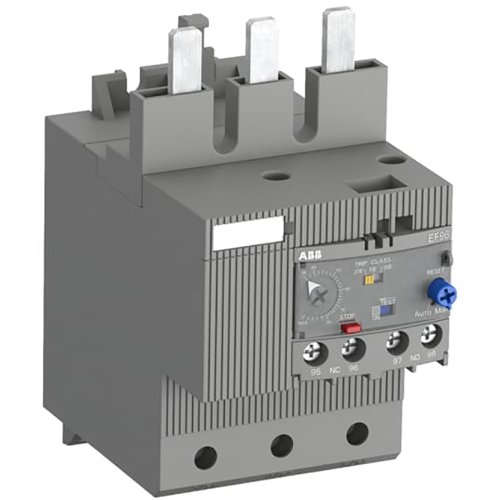

ABB Componenten Electronisch overbelasting relais Range: 36-100A voor AF80 to AF96
Artikelnummer: 20092192
Artikelnummer fabrikant: 1SAX341001R1101
EAN Code: 4013614442247
ABB Componenten, Thermische beveiliging, EF 96-100, Electronisch overbelasting relais Range: 36-100A voor AF80 to AF96, Directaanbouw, 132,7, 105,2, AC, Instelbaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
EF96-100 is een elektronisch overbelastingsrelais uit de serie Thermische beveiliging voor betrouwbare motork bescherming in standaard toepassingen. Het bewaakt motoren bij overbelasting en fase-uitval en dekt een instelbereik van 36–100 A, passend op AF80 tot AF96. Zelf-gevoed, dus geen extra voedingsbron of bedrading nodig, wat de inbedrijfstelling versnelt en paneelruimte bespaart.Het brede instelbereik, de hoge nauwkeurigheid en de hoge bedrijfstemperatuur zorgen voor stabiele prestaties onder wisselende omstandigheden. Selecteer eenvoudig tripklasse 10E, 20E of 30E voor optimale afschakeling. Extra functies zoals temperatuurcompensatie, een storingscontact (NC), signaalcontact (NO), automatische of handmatige reset, trip-free mechanisme, STOP- en Test-knop en duidelijke tripindicatie verhogen bedrijfszekerheid en verkorten stilstand. Rechtstreekse montage op de contactor is mogelijk; single mounting kits zijn als accessoire beschikbaar.
| Breedte | 70 |
| Montagewijze | Directaanbouw |
| Hoogte | 132,7 |
| Diepte | 105,2 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij DC | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Nom. (meet)schakelstroom | 100 |
| Spanningstype van de bedrijfsspanning | AC |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Externe stroomvoorziening vereist | Nee |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aanloopklasse | Instelbaar |
| Instelbaar stroombereik | 36.000 - 100.000 A |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
| Model | Thermische beveiliging |
