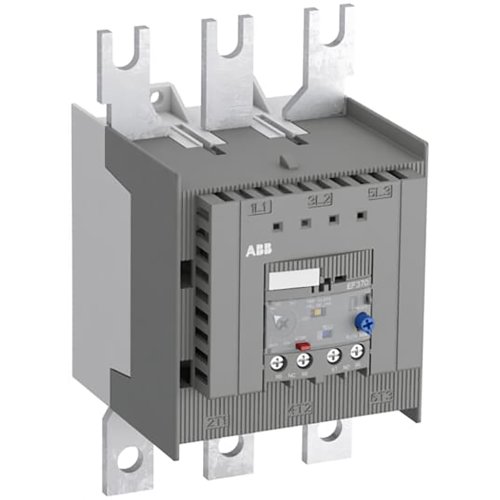

ABB Componenten Electronisch overbelasting ralais Range 115 - 380A uitschakelklasse 10
Artikelnummer: 20092198
Artikelnummer fabrikant: 1SAX611001R1101
EAN Code: 4013614442216
ABB Componenten, Thermische beveiliging, EF 370-380, Electronisch overbelasting ralais Range 115 - 380A uitschakelklasse 10, Directaanbouw, 187,6, 122,8, AC, Instelbaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
EF 370-380 is een zelfvoedend elektronisch overbelastingsrelais voor motorbeveiliging in het bereik 115–380 A. Het schakelt betrouwbaar af bij overbelasting of fase-uitval en is net zo eenvoudig te bedienen als een thermisch relais. Dankzij directe aansluiting op contactoren past het naadloos in standaard motorstarts.De brede instelrange, hoge meetnauwkeurigheid en groot bedrijfstemperatuurbereik maken finetuning eenvoudig, terwijl de instelbare uitschakelklasse 10E/20E/30E de startkarakteristiek optimaliseert. Temperatuurcompensatie, een tripcontact (NC) en signaalcontact (NO), selecteerbare automatische of handmatige reset, een trip-free mechanisme en duidelijke STOP- en testfunctie versnellen diagnose en herstel. Een duidelijke trip-indicatie helpt stilstand te beperken. De serie Thermische beveiliging biedt bovendien ATEX- en IECEx-conformiteit voor gebruik in veeleisende omgevingen.
| Breedte | 105 |
| Montagewijze | Directaanbouw |
| Hoogte | 187,6 |
| Diepte | 122,8 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij DC | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Nom. (meet)schakelstroom | 380 |
| Spanningstype van de bedrijfsspanning | AC |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Externe stroomvoorziening vereist | Nee |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aanloopklasse | Instelbaar |
| Instelbaar stroombereik | 115.000 - 380.000 A |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
| Model | Thermische beveiliging |
