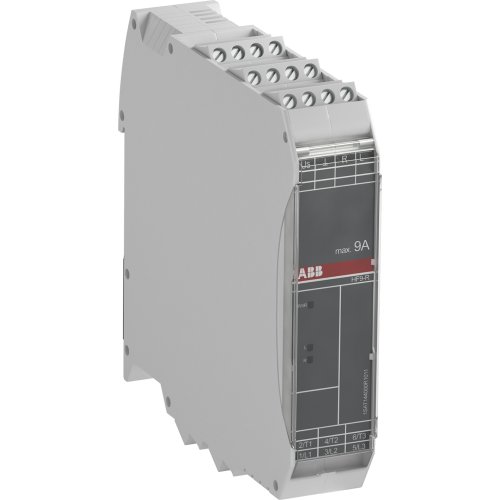

ABB Componenten Electronic Compact Starter Reversing, thermischebeveiliging noodstop 0
Artikelnummer: 20092164
Artikelnummer fabrikant: 1SAT116000R1011
EAN Code: 4013614515514
ABB Componenten, Elektronische starter / HF, HF0.6-ROLE-24VDC, Electronic Compact Starter Reversing, thermischebeveiliging noodstop 0, 1,5, IP20, CLASS 10 A, Schroefaansluiting, Steekaansluiting, DC, Omkeerstarter
HF0.6-ROLE-24VDC is een elektronische starter uit de serie Elektronische starter / HF voor het veilig starten, stoppen en omkeren van motoren. Geschikt voor vooruit/achteruit draaien en het schakelen van niet‑ohmse belastingen, met geïntegreerde noodstop en thermische beveiliging voor motoren rond 0,18 kW.Door de combinatie van schakelaar- en overbelastingsrelaisfunctionaliteit in één compact apparaat levert het sneller bedraden op en vermindert het storingen. De elektronische overbelastingsbeveiliging is ruim instelbaar van 0,075 tot 0,6 A, waardoor één model meerdere toepassingen dekt. Aansturing gebeurt met 24 V DC en de schroefaansluitingen zorgen voor betrouwbare hoofd- en stuurverbindingen.Het product bereikt Safety Integrity Level 3 (IEC 61508-1) en Performance Level e (ISO 13849-1) en is tevens ATEX-gecertificeerd.
| Beschermingsgraad (IP) | IP20 |
| Breedte | 22,5 mm |
| Hoogte | 99 mm |
| Diepte | 114,5 mm |
| Aantal signaallampen | 4 |
| Beschermingsgraad (NEMA) | 1 |
| Aantal commandoposities | 16 |
| Opgenomen vermogen | 1,5 |
| Geschikt voor noodstop | Nee |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Ondersteunt protocol voor LON | Nee |
| Ondersteunt protocol voor ASI | Nee |
| Ondersteunt protocol voor PROFIBUS | Nee |
| Ondersteunt protocol voor CAN | Nee |
| Ondersteunt protocol voor INTERBUS | Nee |
| Ondersteunt protocol voor MODBUS | Nee |
| Ondersteunt protocol voor Data-Highway | Nee |
| Ondersteunt protocol voor DeviceNet | Nee |
| Ondersteunt protocol voor SUCONET | Nee |
| Ondersteunt protocol voor overige bussystemen | Nee |
| Draagrailmontage mogelijk | Ja |
| Ondersteunt protocol voor SERCOS | Nee |
| Ondersteunt protocol voor INTERBUS-Safety | Nee |
| Ondersteunt protocol voor AS-Interface Safety at Work | Nee |
| Ondersteunt protocol voor DeviceNet Safety | Nee |
| Ondersteunt protocol voor EtherNet/IP | Nee |
| Ondersteunt protocol voor Foundation Fieldbus | Nee |
| Ondersteunt protocol voor PROFINET CBA | Nee |
| Ondersteunt protocol voor PROFINET IO | Nee |
| Ondersteunt protocol voor PROFIsafe | Nee |
| Ondersteunt protocol voor SafetyBUS p | Nee |
| Nom. vermogen bij AC-3, 400 V | 0,18 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie | 0,6 A |
| Externe reset mogelijk | Ja |
| Instelbereik overbelastingsbeveiliging | 0.075 - 0.600 A |
| Aanloopklasse | CLASS 10 A |
| Ondersteunt protocol TCP/IP | Nee |
| Met kortsluitactivering | Nee |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Steekaansluiting |
| Type motorstarter | Omkeerstarter |
| Temperatuurgecompenseerde overbelastingsbeveiliging | Ja |
| Met transformator | Nee |
| Met zekering | Nee |
| Nom. vermogen bij AC-3, 230 V, 3-fase | 0,09 kW |
| Nom. bedrijfsstroom bij AC-3, 400 V | 0,6 A |
| Omgevingstemperatuur, bedrijfsbovengrens | 80 °C |
| Voorwaardelijke nom. kortsluitstroom, type 1, 480 Y/277 V | 1.000 A |
| Voorwaardelijke nom. kortsluitstroom, type 2, 400 V | 1.000 A |
| Voorwaardelijke nom. kortsluitstroom, type 2, 230 V | 1.000 A |
| Model | Elektronische starter / HF |
