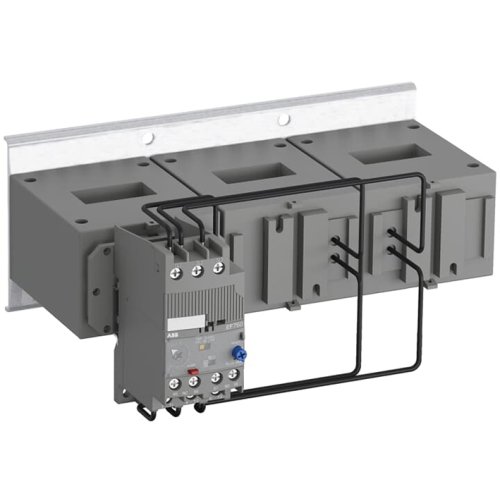

ABB Componenten Electro. overbelastingsrelais Range 375 - 800A
Artikelnummer: 20092204
Artikelnummer fabrikant: 1SAX821001R1101
EAN Code: 4013614487422
ABB Componenten, Thermische beveiliging, EF 750-800, Electro. overbelastingsrelais Range 375 - 800A, Directaanbouw/separate opstelling, 111,6, 187,73, AC, Instelbaar, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
EF750-800 uit de serie Thermische beveiliging is een elektronisch overbelastingsrelais voor motorbeveiliging in het bereik 375–800 A. Het bewaakt en schakelt betrouwbaar af bij overbelasting of faseuitval, en is daarmee geschikt voor standaard motor toepassingen waar bedrijfszekerheid en snelle reactietijd cruciaal zijn.Het relais is zelfvoorzienend, dus er is geen externe voeding nodig. Het combineert het bediengemak van een thermisch relais met een brede instelrange, hoge nauwkeurigheid en een ruim bedrijfstemperatuurbereik. De uitschakelklasse is selecteerbaar (10E/20E/30E) voor optimale afstemming op de toepassing. Extra functionaliteiten zoals temperatuurscompensatie, een tripcontact (NC) en signaalcontact (NO), automatische of handmatige reset, trip-free mechanisme, STOP- en Testfunctie en duidelijke tripindicatie verhogen beschikbaarheid en servicegemak. EF750-800 is ATEX- en IECEx-gecertificeerd, wat inzet in veeleisende omgevingen ondersteunt.
| Breedte | 244 |
| Montagewijze | Directaanbouw/separate opstelling |
| Hoogte | 111,6 |
| Diepte | 187,73 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij DC | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 0.000 - 0.000 V |
| Nom. stuurspanning Us bij DC | 0.000 - 0.000 V |
| Nom. (meet)schakelstroom | 800 |
| Spanningstype van de bedrijfsspanning | AC |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Externe stroomvoorziening vereist | Nee |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aanloopklasse | Instelbaar |
| Instelbaar stroombereik | 250.000 - 800.000 A |
| Reset-functie ingang | Nee |
| Reset-functie automatisch | Ja |
| Reset-functie drukknop | Ja |
| Model | Thermische beveiliging |
