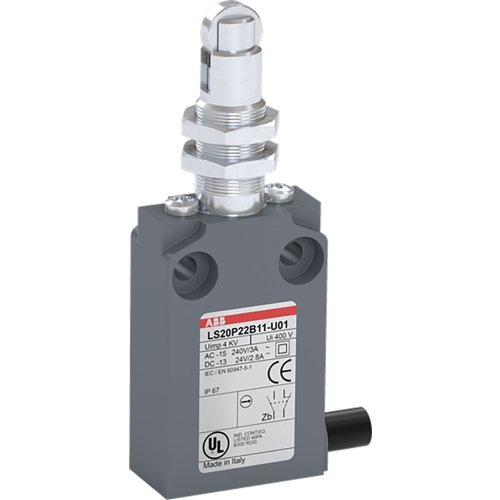

ABB Componenten Eindschakelaar 30 mm breed 2 x M12 bevestigingsbout en 1 MC + 1 VC
Artikelnummer: 20093762
Artikelnummer fabrikant: 1SBV015922R3801
EAN Code: 3471522640635
ABB Componenten, Eindschakelaars, LS20P22B11-U01, Eindschakelaar 30 mm breed 2 x M12 bevestigingsbout en 1 MC + 1 VC, Momentschakeling, Kunststof, Geen, Met kabel voorgeconfectioneerd, Geen, Geen, Kubus, IP67, Stootnok, Geen
LS20P22B11-U01 is een compacte eindschakelaar voor betrouwbare positie- en einddetectie in machines, transportlijnen en automatiseringsopstellingen. Dankzij het smalle 30 mm profiel past hij moeiteloos in krappe bouwruimtes en levert hij consistente schakelmomenten voor veilige machinebesturing.De behuizing van glasvezelversterkt UL‑V0 materiaal biedt duurzame, vlamvertragende bescherming, terwijl de stalen rolplunjer nauwkeurige mechanische activering garandeert. Twee bovenliggende montagegaten met M12‑moeren zorgen voor snelle, stevige montage. De zijdelingse, voorbekabelde UL62 PVC-kabel van 1 meter versnelt de aansluiting en vermindert foutkansen. Het snap-action Zb-contact met 1 maak- en 1 verbreekcontact biedt duidelijke signaalovergang en flexibiliteit in bekabeling van veiligheids- en besturingscircuits. Compact, robuust en installatievriendelijk: klaar voor langdurige, onderhoudsarme inzet in veeleisende toepassingen.
| Beschermingsgraad (IP) | IP67 |
| Materiaal behuizing | Kunststof |
| Uitvoering elektrische aansluiting | Met kabel voorgeconfectioneerd |
| Beschermingsgraad (NEMA) | 6 |
| Uitvoering van het bedieningselement | Stootnok |
| Schakelfunctie vergrendelend | Nee |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 A |
| Bouwvorm behuizing | Kubus |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Uitvoering van de interface | Geen |
| Breedte sensor | 30 mm |
| Diameter sensor | 0 mm |
| Hoogte van de sensor | 85 mm |
| Lengte sensor | 16 mm |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 70.000 °C |
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 0,27 A |
| Gedwongen openend | Nee |
| Aantal veiligheidshulpcontacten | 0 |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | 5,5 A |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | 0,55 A |
| Uitlijning van het bedieningselement | Overig |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | 2,8 A |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | 10 A |
| Model | Eindschakelaars |
