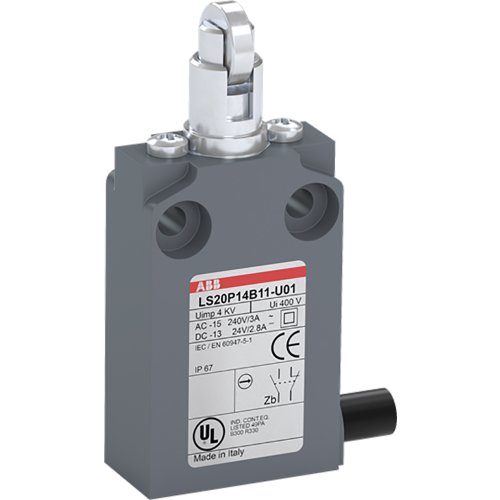

ABB Componenten Eindschakelaar 30 mm breed 1 MC + 1 VC
Artikelnummer: 20093761
Artikelnummer fabrikant: 1SBV015914R3801
EAN Code: 3471522640512
ABB Componenten, Eindschakelaars, LS20P14B11-U01, Eindschakelaar 30 mm breed 1 MC + 1 VC, Momentschakeling, Kunststof, Geen, Met kabel voorgeconfectioneerd, Geen, Geen, Kubus, IP67, Stootnok, Geen
LS20P14B11-U01 is een compacte eindschakelaar voor nauwkeurige positie- en eindaanslagdetectie in machines, transportlijnen en schakelkasten. Dankzij het smalle 30 mm-profiel past hij moeiteloos in krappe ruimtes en levert hij betrouwbare schakelsignalen voor besturing en beveiliging.De glasvezelversterkte UL‑V0 behuizing biedt hoge slagvastheid en verbeterde brandveiligheid. De plunjer in plain steel met stofbeschermkap houdt vervuiling buiten, wat de levensduur verlengt en consistent schakelen garandeert. Een voorbedrade UL62 PVC-kabel van 1 meter aan de zijkant versnelt montage en vermindert foutkansen. Met 1 maak- en 1 verbreekcontact in snap-action (Zb) uitvoering is een duidelijke, snelle contactwisseling verzekerd, ook bij variabele snelheden. Twee montagegaten aan de bovenzijde zorgen voor eenvoudige, stabiele bevestiging. Onderdeel van de Eindschakelaars serie, ontworpen voor betrouwbare dagelijkse inzet.
| Beschermingsgraad (IP) | IP67 |
| Materiaal behuizing | Kunststof |
| Uitvoering elektrische aansluiting | Met kabel voorgeconfectioneerd |
| Beschermingsgraad (NEMA) | 6 |
| Uitvoering van het bedieningselement | Stootnok |
| Schakelfunctie vergrendelend | Nee |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 A |
| Bouwvorm behuizing | Kubus |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Uitvoering van de interface | Geen |
| Breedte sensor | 30 mm |
| Diameter sensor | 0 mm |
| Hoogte van de sensor | 70 mm |
| Lengte sensor | 16 mm |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 70.000 °C |
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 0,27 A |
| Gedwongen openend | Nee |
| Aantal veiligheidshulpcontacten | 0 |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | 5,5 A |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | 0,55 A |
| Uitlijning van het bedieningselement | Overig |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | 2,8 A |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | 10 A |
| Model | Eindschakelaars |
