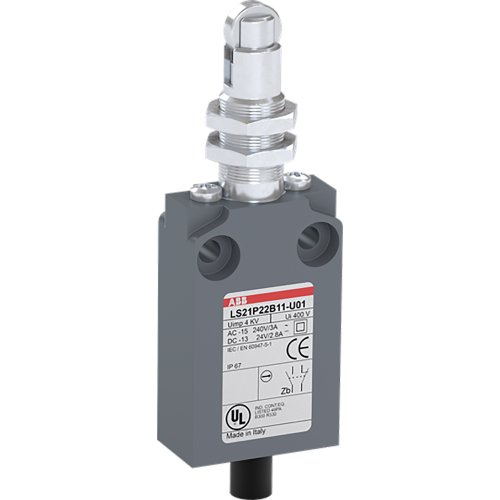

ABB Componenten Eindeloopschakelaar LS20 LS21P22B11-U01
Artikelnummer: 20093764
Artikelnummer fabrikant: 1SBV016022R3801
EAN Code: 3471522641472
ABB Componenten, Eindschakelaars, LS21P22B11-U01, Eindeloopschakelaar LS20 LS21P22B11-U01, Momentschakeling, Kunststof, Geen, Met kabel voorgeconfectioneerd, Geen, Geen, Kubus, IP67, Stootnok, Geen
De LS21P22B11-U01 uit de LS20‑serie is een compacte eindeloopschakelaar voor betrouwbare positie- en eindstanddetectie in machines, transportsystemen en bewegende constructies. Met een behuizingsbreedte van 30 mm past hij moeiteloos in krappe ruimtes en levert hij consistente schakelsignalen voor besturing en beveiliging.De glasvezelversterkte UL‑V0 behuizing biedt hoge slagvastheid en vlamvertragend gedrag. De voorbedrade UL62 PVC‑kabel van 1 meter versnelt de montage en minimaliseert bedradsfouten. De stalen rolplunjer met twee M12‑moeren zorgt voor precieze en duurzame actuatie, ook bij herhaald mechanisch contact. Dankzij 1 N.O. + 1 N.C. snap‑action (Zb‑type) contacten is flexibele integratie in uiteenlopende circuits mogelijk, met duidelijke omschakeling en hoge betrouwbaarheid. Twee montagegaten aan de bovenzijde maken snelle, stevige installatie mogelijk. Kortom: compact, robuust en direct inzetbaar voor nauwkeurige eindpositiesignalering.
| Beschermingsgraad (IP) | IP67 |
| Materiaal behuizing | Kunststof |
| Uitvoering elektrische aansluiting | Met kabel voorgeconfectioneerd |
| Beschermingsgraad (NEMA) | 6 |
| Uitvoering van het bedieningselement | Stootnok |
| Schakelfunctie vergrendelend | Nee |
| Aantal contacten als verbreekcontact | 1 |
| Aantal contacten als maakcontact | 1 |
| Aantal contacten als wisselcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-15, 230 V | 3 A |
| Bouwvorm behuizing | Kubus |
| Geschikt voor veiligheidsfunctie | Nee |
| Coating behuizing | Overig |
| Met status-indicatie | Nee |
| Uitvoering interface voor veiligheidscommunicatie | Geen |
| Explosieveiligheidscategorie voor gas | Geen |
| Explosieveiligheidscategorie voor stof | Geen |
| Uitvoering van de interface | Geen |
| Breedte sensor | 30 mm |
| Diameter sensor | 0 mm |
| Hoogte van de sensor | 85 mm |
| Lengte sensor | 16 mm |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 70.000 °C |
| Schakelfunctie | Momentschakeling |
| Nom. bedrijfsstroom Ie bij DC-13, 230 V | 0,27 A |
| Gedwongen openend | Nee |
| Aantal veiligheidshulpcontacten | 0 |
| Uitgang elektronisch | Nee |
| Nom. bedrijfsstroom Ie bij AC-15 bij 125 V | 5,5 A |
| Nom. bedrijfsstroom Ie bij DC-13, 125 V | 0,55 A |
| Uitlijning van het bedieningselement | Overig |
| Nom. bedrijfsstroom Ie bij DC-13, 24 V | 2,8 A |
| Nom. bedrijfsstroom Ie bij AC-15 bij 24 V | 10 A |
| Model | Eindschakelaars |
