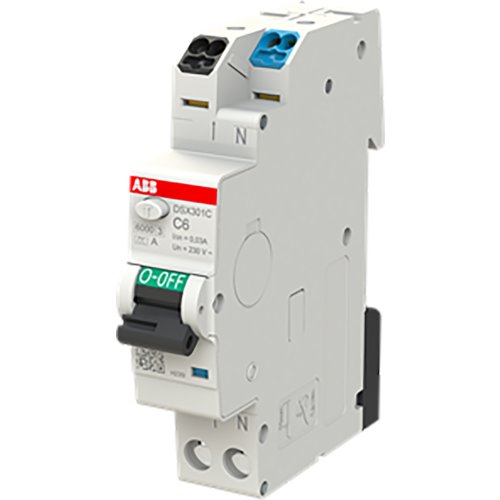

ABB Componenten DSX301C C6 A30 Aardlekautomaat
Artikelnummer: 20124663
Artikelnummer fabrikant: 2CSR255165R1064
EAN Code: 8012542422457
ABB Componenten, System pro M compact, DSX301C C6 A30, DSX301C C6 A30 Aardlekautomaat, DIN-rail, AC, C, A, 1,56, 50 Hz, IP2X, Onvertraagd
De DSX301C C6 A30 is een compacte aardlekautomaat voor eindreeksen in enkelfase circuits. Hij combineert 1P+N-beveiliging tegen overbelasting en kortsluiting met type A-gevoelige aardfoutbeveiliging, waardoor zowel sinusvormige als pulserende gelijkstroomfouten veilig worden afgeschakeld. Daarmee biedt hij indirecte aanraakbeveiliging en aanvullende bescherming tegen direct contact in één modulebreedte.Als onderdeel van de System pro M compact en de FlexLine-portfolio bespaart hij ruimte in de rail, versnelt hij montage en vereenvoudigt hij selectiviteit. De C-karakteristiek met 6 A nominale stroom voorkomt ongewenste trips bij inschakelstromen, terwijl 30 mA gevoeligheid de personenbeveiliging naar een hoger niveau tilt. Robuuste bouw en consistente uitschakelprestaties maken hem tot een betrouwbare keuze voor moderne verdeelinrichtingen waar veiligheid, efficiency en orde in de kast tellen.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,56 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
