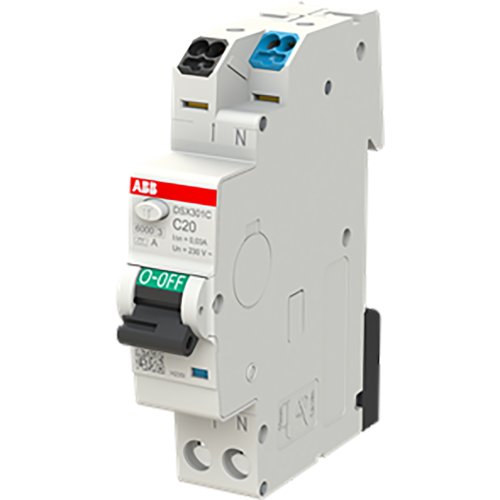

ABB Componenten DSX301C C20 A30 Aardlekautomaat
Artikelnummer: 20124669
Artikelnummer fabrikant: 2CSR255165R1204
EAN Code: 8012542428251
ABB Componenten, System pro M compact, DSX301C C20 A30, DSX301C C20 A30 Aardlekautomaat, DIN-rail, AC, C, A, 3,4, 50 Hz, IP2X, Onvertraagd
DSX301C C20 A30 is een aardlekautomaat uit de System pro M compact serie voor eindschema’s in 1-fase. Hij beschermt eindkringen tegen overbelasting en kortsluiting én tegen aardfouten door zowel sinusvormige wisselstroom als pulserende gelijkstroom. Daarmee biedt hij bescherming tegen indirecte aanrakingen en extra veiligheid bij directe aanrakingen.De 1P+N-uitvoering in één modulebreedte bespaart ruimte in de railkast en versnelt montage. De C-karakteristiek met 20 A combineert selectieve uitschakeling met toelaatbare aanloopstromen, terwijl type A 30 mA gevoelige lekstroomdetectie voor persoonsbeveiliging toevoegt. Als onderdeel van het FlexLine-portfolio levert DSX301C consistente bekabeling en een uniforme opbouw, wat onderhoud vereenvoudigt en foutkans verkleint. Zo ontstaat een compacte, betrouwbare en toekomstbestendige beveiligingsoplossing.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
