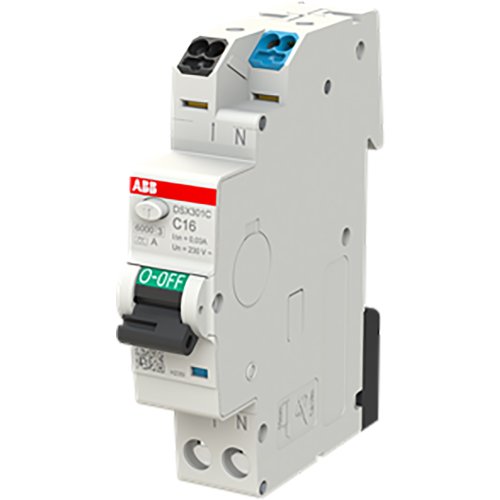

ABB Componenten DSX301C C16 A30 Aardlekautomaat
Artikelnummer: 20124671
Artikelnummer fabrikant: 2CSR255165U1164
EAN Code: 8012542427858
ABB Componenten, System pro M compact, DSX301C C16 A30, DSX301C C16 A30 Aardlekautomaat, DIN-rail, AC, C, A, 2,48, 50 Hz, IP2X, Onvertraagd
De DSX301C C16 A30 is een aardlekautomaat voor eindgroepen in eenfase-installaties. Hij combineert overstroom- en kortsluitbeveiliging met persoons- en brandbeveiliging door snelle uitschakeling bij foutstromen. Dankzij 1P+N in één module breed past hij moeiteloos op DIN-rail en bespaart hij ruimte in verdeelinrichtingen binnen System pro M compact.Als onderdeel van de FlexLine-portfolio levert hij flexibele opbouw en consistente bekabeling. Type A-detectie zorgt voor betrouwbare bescherming bij sinusvormige wissel- en pulserende gelijkfoutstromen; de 30 mA gevoeligheid biedt extra veiligheid bij direct contact. De C‑karakteristiek C16 ondersteunt gangbare eindgroepen zonder ongewenste trips. Met duidelijke klemmen en solide mechanica versnelt hij montage en onderhoud, terwijl hij de continuïteit van kritieke circuits waarborgt.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,48 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
