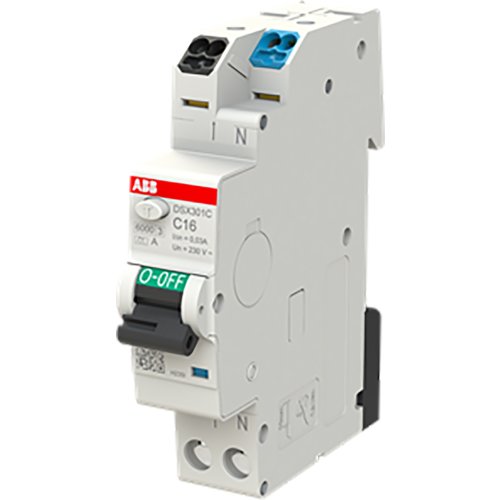

ABB Componenten DSX301C C16 A30 Aardlekautomaat
Artikelnummer: 20124667
Artikelnummer fabrikant: 2CSR255165R1164
EAN Code: 8012542426554
ABB Componenten, System pro M compact, DSX301C C16 A30, DSX301C C16 A30 Aardlekautomaat, DIN-rail, AC, C, A, 2,48, 50 Hz, IP2X, Onvertraagd
De DSX301C C16 A30 aardlekautomaat uit de System pro M compact serie beschermt 1-fase eindgroepen tegen overbelasting en kortsluiting én tegen aardfouten (sinusoïdale AC en pulserende DC). Dankzij 1P+N in slechts één module breedte biedt hij complete beveiliging en extra bescherming tegen directe en indirecte aanraking, ideaal voor compacte verdeelinrichtingen.Als onderdeel van FlexLine levert dit apparaat consistente prestaties en een uniforme opbouw in het railsysteem. De C-karakteristiek 16 A combineert bedrijfszeker schakelen met het minimaliseren van ongewenste trips, terwijl 30 mA type A detectie personenbeveiliging ondersteunt. Het resultaat: minder ruimte, minder componenten en snellere montage, zonder concessies aan veiligheid of betrouwbaarheid. Geschikt voor nieuwe en bestaande installaties waar elke module telt.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,48 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
