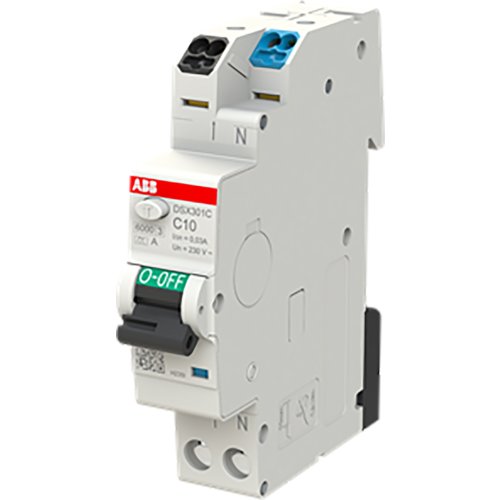

ABB Componenten DSX301C C10 A30 Aardlekautomaat
Artikelnummer: 20124665
Artikelnummer fabrikant: 2CSR255165R1104
EAN Code: 8012542422556
ABB Componenten, System pro M compact, DSX301C C10 A30, DSX301C C10 A30 Aardlekautomaat, DIN-rail, AC, C, A, 1,5, 50 Hz, IP2X, Onvertraagd
De DSX301C C10 A30 uit de System pro M compact-serie is een 1P+N aardlekautomaat voor eindgroepen in enkelfase-installaties. Hij beschermt betrouwbaar tegen overbelasting en kortsluiting en detecteert zowel zuivere wisselstromen als pulserende gelijkstroomlekken. Daarmee biedt hij bescherming tegen indirecte aanraking en, met 30 mA type A-gevoeligheid, extra veiligheid bij directe aanraking.Dankzij één module breedte bespaart hij ruimte in de verdeelinrichting en versnelt hij de opbouw. De geïntegreerde beveiligingsfuncties verminderen bedrading en foutkansen ten opzichte van losse componenten. Als onderdeel van de FlexLine-portfolio staat hij voor consistente montage, duidelijke bediening en snelle vervanging. De C-karakteristiek en 10 A nominale stroom leveren een solide balans tussen bedrijfszekerheid en ongewenst afschakelen in veelvoorkomende eindcircuittoepassingen.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
