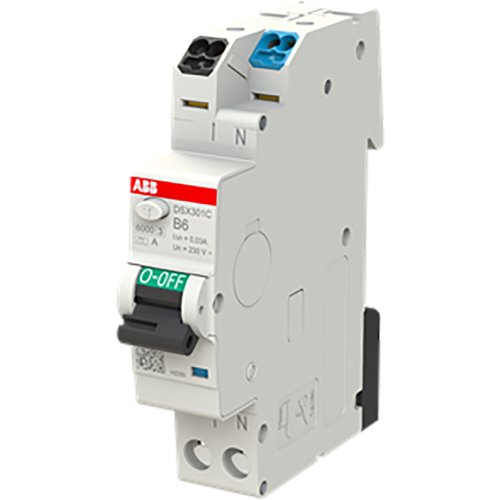

ABB Componenten DSX301C B6 A30 Aardlekautomaat
Artikelnummer: 20124664
Artikelnummer fabrikant: 2CSR255165R1065
EAN Code: 8012542418351
ABB Componenten, System pro M compact, DSX301C B6 A30, DSX301C B6 A30 Aardlekautomaat, DIN-rail, AC, B, A, 2,2, 50 Hz, IP2X, Onvertraagd
De DSX301C B6 A30 is een compacte aardlekautomaat voor eindsingelfasecircuits die bescherming biedt waar continuïteit telt. Met 1P+N in slechts één module breedte past hij naadloos in System pro M compact verdelers en bespaart kostbare railruimte. Ideaal voor het combineren van overstroom- en aardlekbeveiliging in één apparaat, zodat bekabeling en foutkans afnemen.Deze FlexLine-variant beveiligt tegen overbelasting en kortsluiting én detecteert zowel sinusvormige als pulserende gelijkgerichte aardfouten. Dat levert betrouwbare bescherming op tegen indirecte aanraking en aanvullende veiligheid tegen directe aanraking. De stabiele uitschakelkarakteristiek B6 voorkomt ongewenste trips bij normale inschakelstromen, terwijl de eendelige bouw de montage en service vereenvoudigt. Resultaat: sneller werk, overzichtelijke kasten en verhoogde bedrijfszekerheid in elke 230 V-toepassing.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
