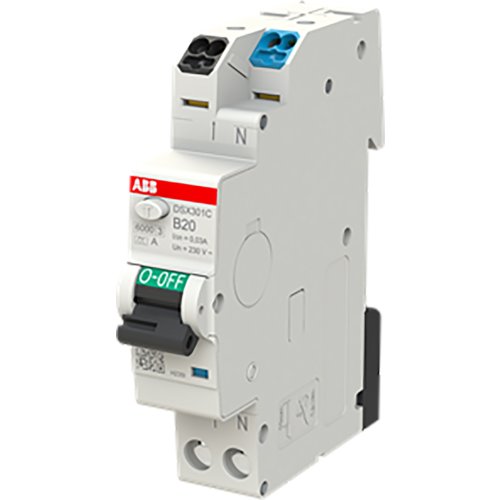

ABB Componenten DSX301C B20 A30 Aardlekautomaat
Artikelnummer: 20124670
Artikelnummer fabrikant: 2CSR255165R1205
EAN Code: 8012542421559
ABB Componenten, System pro M compact, DSX301C B20 A30, DSX301C B20 A30 Aardlekautomaat, DIN-rail, AC, B, A, 3,66, 50 Hz, IP2X, Onvertraagd
De DSX301C B20 A30 is een 1P+N aardlekautomaat in één module breedte binnen de System pro M compact serie. Hij beveiligt eindgroepen in enkelfase-installaties tegen overbelasting en kortsluiting, én tegen sinusvormige wissel- en pulserende gelijkstroom-aardfouten. Daarmee biedt hij zowel bescherming tegen indirect aanraken als aanvullende bescherming tegen direct aanraken. Type A, 30 mA, met B-karakteristiek 20 A.Dankzij de geïntegreerde functies bespaart hij ruimte in de verdeler en vermindert hij het aantal componenten. De éénmoduul-uitvoering versnelt montage en maakt nette, schaalbare borden mogelijk. Als onderdeel van het FlexLine-portfolio is hij ontworpen voor consistente opbouw en naadloze koppeling met doorverbindingskammen binnen System pro M compact, wat tijdwinst oplevert bij montage en uitbreiding.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,66 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
