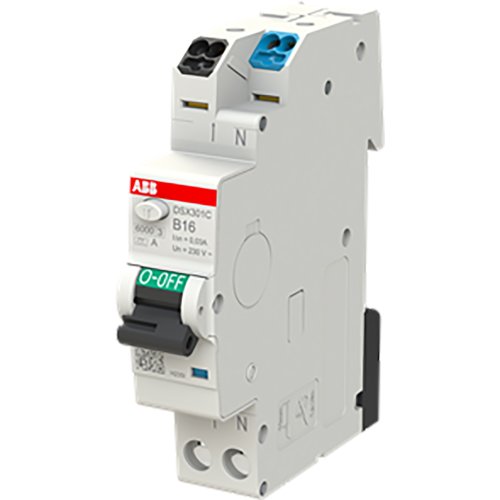

ABB Componenten DSX301C B16 A30 Aardlekautomaat
Artikelnummer: 20124672
Artikelnummer fabrikant: 2CSR255165U1165
EAN Code: 8012542421450
ABB Componenten, System pro M compact, DSX301C B16 A30, DSX301C B16 A30 Aardlekautomaat, DIN-rail, AC, B, A, 2,83, 50 Hz, IP2X, Onvertraagd
De DSX301C B16 A30 uit de System pro M compact-serie is een 1P+N aardlekautomaat in één modulebreedte voor het beveiligen van 1-fase eindgroepen. Hij combineert bescherming tegen overbelasting en kortsluiting met detectie van aardfouten, zodat circuits veilig blijven en stilstand beperkt wordt. Ideaal voor DIN-rail opbouw in verdeelinrichtingen.Deze type A oplossing reageert op wissel- en pulserende gelijkstroomfouten en biedt met 30 mA aanvullende bescherming tegen direct contact. De smalle bouwvorm bespaart ruimte, maakt een overzichtelijke verdeler mogelijk en versnelt montage en onderhoud. Betrouwbare uitschakelkarakteristiek zorgt voor voorspelbaar gedrag bij indirecte aanraking. Als onderdeel van het FlexLine-portfolio sluit hij naadloos aan in uniforme energieverdelingsconcepten en ondersteunt zo een consistente, schaalbare installatie.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,83 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
