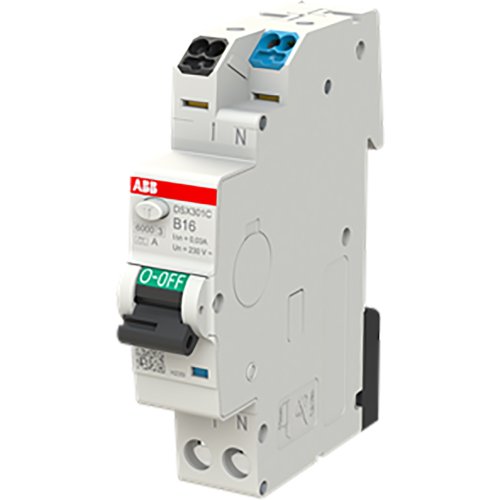

ABB Componenten DSX301C B16 A30 Aardlekautomaat
Artikelnummer: 20124668
Artikelnummer fabrikant: 2CSR255165R1165
EAN Code: 8012542418658
ABB Componenten, System pro M compact, DSX301C B16 A30, DSX301C B16 A30 Aardlekautomaat, DIN-rail, AC, B, A, 2,83, 50 Hz, IP2X, Onvertraagd
DSX301C B16 A30 is een 1P+N aardlekautomaat in één modulebreedte voor het beveiligen van 1-fase eindgroepen. Hij combineert overstroom- en kortsluitbeveiliging met aardlekbeveiliging, inclusief detectie van sinusvormige wisselstromen en pulserende gelijkstroomlekken. Daarmee biedt hij bescherming tegen indirecte aanraking en, met 30 mA gevoeligheid, extra veiligheid bij directe aanraking.Als onderdeel van de System pro M compact FlexLine bespaart hij ruimte in de kast en versnelt hij de opbouw dankzij naadloze compatibiliteit met doorverbindingskammen en toebehoren. De B-karakteristiek 16 A zorgt voor betrouwbare uitschakeling bij gangbare belastingprofielen, terwijl de 1-moduul breedte meer afgangen per rail mogelijk maakt. Resultaat: hogere veiligheid, strakke paneelbouw en een toekomstbestendige, modulaire oplossing.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,83 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
