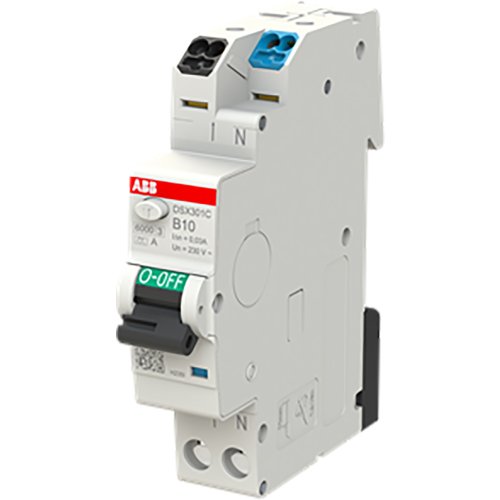

ABB Componenten DSX301C B10 A30 Aardlekautomaat
Artikelnummer: 20124666
Artikelnummer fabrikant: 2CSR255165R1105
EAN Code: 8012542418450
ABB Componenten, System pro M compact, DSX301C B10 A30, DSX301C B10 A30 Aardlekautomaat, DIN-rail, AC, B, A, 2,6, 50 Hz, IP2X, Onvertraagd
De DSX301C B10 A30 is een aardlekautomaat uit de System pro M compact serie voor eindgroepen in enkelfasige installaties. Hij combineert beveiliging tegen overbelasting en kortsluiting met aardlekbeveiliging, zodat circuits en gebruikers betrouwbaar worden beschermd in woon- en utiliteitstoepassingen.Deze 1P+N-oplossing in één modulebreedte bespaart ruimte in de kast en versnelt paneelbouw. De aardlekbeveiliging type A (30 mA) detecteert zowel sinusvormige wisselstromen als pulserende gelijkstromen, met extra bescherming tegen indirecte en aanvullende bescherming tegen directe aanraking. De B-karakteristiek (10 A) biedt een voorspelbaar uitschakelgedrag voor algemene belastingprofielen. Als onderdeel van het FlexLine-portfolio biedt de DSX301C consistente montage en flexibiliteit voor uitbreidingen en standaardisatie.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
