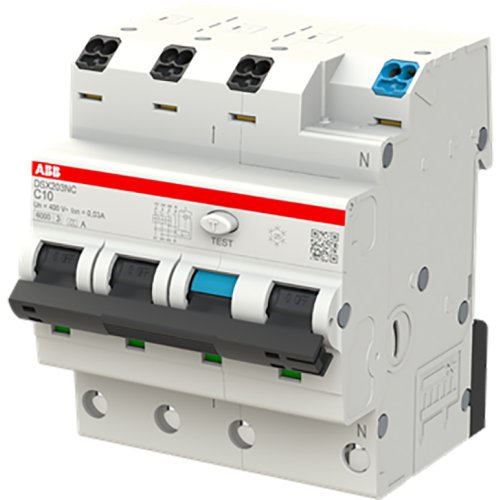

ABB Componenten DSX203NC C10 A30 Aardlekautomaat 3P+N
Artikelnummer: 20124889
Artikelnummer fabrikant: 2CSR256192R1104
EAN Code: 8012542528357
ABB Componenten, System pro M compact, DSX203NC C10 A30, DSX203NC C10 A30 Aardlekautomaat 3P+N, DIN-rail, AC, C, A, 6,5, 50 Hz, IP2X, Onvertraagd
De DSX203NC C10 A30 uit de System pro M compact-serie is een 3P+N aardlekautomaat in vier modulen voor eindgroepbeveiliging in driefasige verdeelinrichtingen. Het apparaat combineert aardlek- en overstroombeveiliging in één, waardoor kortsluiting, overbelasting en aardfouten effectief worden afgevangen. Dit geeft zowel bescherming tegen indirecte aanraking als extra bescherming tegen directe aanraking, met een betrouwbare uitschakeling van de stroomkring.Als onderdeel van de FlexLine-portfolio sluit de DSX203NC naadloos aan op een uniforme rail- en accessoiresarchitectuur, wat de opbouw en uitbreiding vereenvoudigt. De C10-karakteristiek en A-gevoeligheid met 30 mA bieden een goede balans tussen bedrijfscontinuïteit en persoonsbeveiliging, terwijl de 3P+N-configuratie zorgt voor consistente uitschakeling over alle fasen en de nul, voor maximale selectiviteit en veiligheid.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Overspanningscategorie | 3 |
| Verliesvermogen | 6,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
