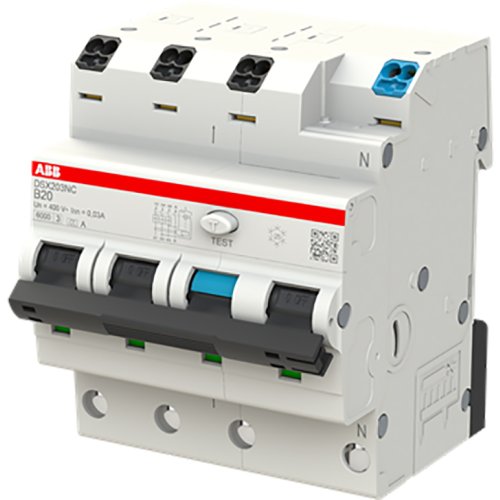

ABB Componenten DSX203NC B20 A30 Aardlekautomaat 3P+N
Artikelnummer: 20124894
Artikelnummer fabrikant: 2CSR256192R1205
EAN Code: 8012542528159
ABB Componenten, System pro M compact, DSX203NC B20 A30, DSX203NC B20 A30 Aardlekautomaat 3P+N, DIN-rail, AC, B, A, 11,9, 50 Hz, IP2X, Onvertraagd
De DSX203NC B20 A30 is een 3P+N aardlekautomaat in vier modules voor driefasige verdeelinrichtingen op DIN-rail. Hij combineert beveiliging tegen kortsluiting en overbelasting met bescherming tegen aardfoutstromen, inclusief beveiliging bij indirecte aanrakingen en aanvullende bescherming tegen directe aanrakingen. Ideaal voor compacte en veilige energieverdeling binnen System pro M compact.Als onderdeel van de FlexLine-portfolio biedt dit toestel een ruimtebesparende oplossing die functies bundelt en de componententeller verlaagt. De 3P+N-uitvoering zorgt voor gelijktijdige afschakeling van alle polen voor maximale bedrijfszekerheid. De modulaire opbouw maakt integratie en onderhoud eenvoudig, terwijl de duidelijke functiecombinatie downtime beperkt en de selectieve opbouw van installaties ondersteunt. Hiermee wordt betrouwbare continuïteit en veiligheid in één behuizing verenigd.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Overspanningscategorie | 3 |
| Verliesvermogen | 11,9 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
