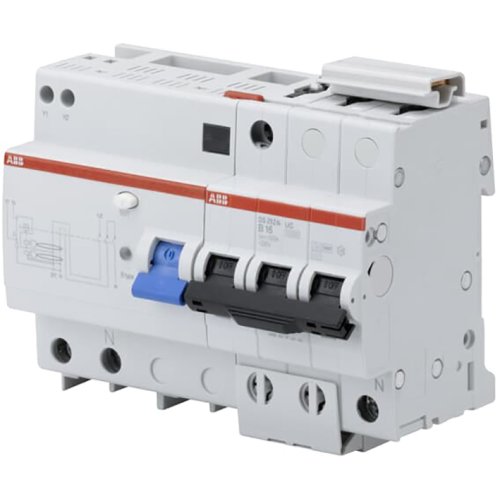

ABB Componenten DS252N-UC-B16/0,03 DC-Railway RCBO
Artikelnummer: 20114399
Artikelnummer fabrikant: 2CDR272568R1165
EAN Code: 4016779907545
ABB Componenten, System pro M compact, DS252N-UC B16 A30, DS252N-UC-B16/0,03 DC-Railway RCBO, DIN-rail, AC/DC, B, B, 5,4, IP20
De DS252N-UC B16 A30 uit de System pro M compact serie is een aardlekautomaat voor betrouwbare bescherming in gelijkstroom-intensieve spoorwegtoepassingen en andere veeleisende omgevingen. Hij combineert overstroom- en aardlekbeveiliging in één DIN-railoplossing, waardoor ruimte wordt bespaard en bekabeling wordt vereenvoudigd. Met 10 kA uitschakelvermogen en een 2-polige uitvoering met nul biedt hij continuïteit en veiligheid in compacte verdeelinrichtingen.Type B aardlekdetectie waarborgt gevoeligheid voor AC, puls- en gladde DC-lekken, terwijl de B‑karakteristiek bij 16 A stabiel schakelen van magnetische pieken ondersteunt. De 30 mA aanspreekstroom verhoogt persoonsbeveiliging zonder onnodige uitschakelingen. UC-technologie maakt het product geschikt voor wisselende voedingscondities. Het resultaat: één robuuste component die selectieve beveiliging, tijdswinst en een nette, schaalbare opbouw mogelijk maakt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 123 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 7 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | Overig |
| Aantal beveiligde polen | 2 |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Ja |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 5,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
